Tính toán đinh chống cắt có quan trọng không? Trong hệ kết cấu sàn liên hợp hiện đại, đặc biệt là sàn deck thép – bê tông, đinh chống cắt (shear studs) đóng vai trò quyết định sự liên kết giữa thép và bê tông. Nếu tấm deck và lớp bê tông không “làm việc cùng nhau” thông qua liên kết này, toàn bộ hệ sàn có nguy cơ mất ổn định.

Vậy làm sao để tính toán đinh chống cắt chuẩn xác, đảm bảo chịu lực, an toàn và tiết kiệm chi phí? Bài viết dưới đây sẽ phân tích chuyên sâu theo hướng thực tiễn thi công – kết cấu kỹ thuật – chuẩn quốc tế.

1. Đinh Chống Cắt Là Gì? Vị Trí Của Nó Trong Hệ Sàn Liên Hợp

Đinh chống cắt là một dạng liên kết hàn (shear connector) dùng để tạo mối nối chắc chắn giữa dầm thép và lớp bê tông đổ trên tấm deck. Đinh thường có dạng trụ tròn, phần đầu loe nấm, được hàn xuyên qua tôn sàn deck lên cánh dầm thép bằng máy hàn chuyên dụng tạo nên một hệ sàn liên hợp có khả năng chịu lực cao và ổn định lâu dài.

 Mục đích: Ngăn hiện tượng trượt ngang giữa dầm thép và sàn bê tông – giúp hai lớp vật liệu làm việc đồng thời, tăng cường khả năng chịu lực uốn, cắt, và tải trọng động.

Cấu tạo cơ bản của đinh chống cắt

• Thân đinh: Hình trụ tròn, thường có đường kính từ M13 đến M25, chiều dài từ 40mm đến 250mm.
• Mũ đinh: Giúp định vị và truyền lực cắt hiệu quả.
• Vòng gốm (Ferrule): Bảo vệ mối hàn, hạn chế bắn tóe khi hàn.
• Hạt hàn: Kích hoạt quá trình hàn, đảm bảo mối hàn chắc chắn.

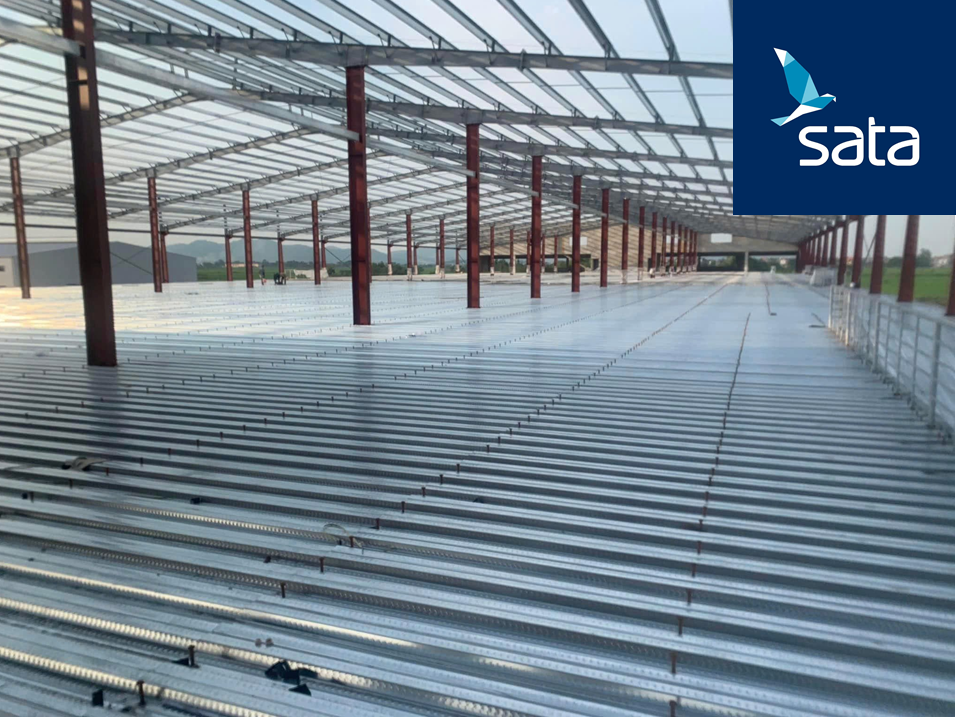

Vị trí và vai trò trong hệ sàn liên hợp

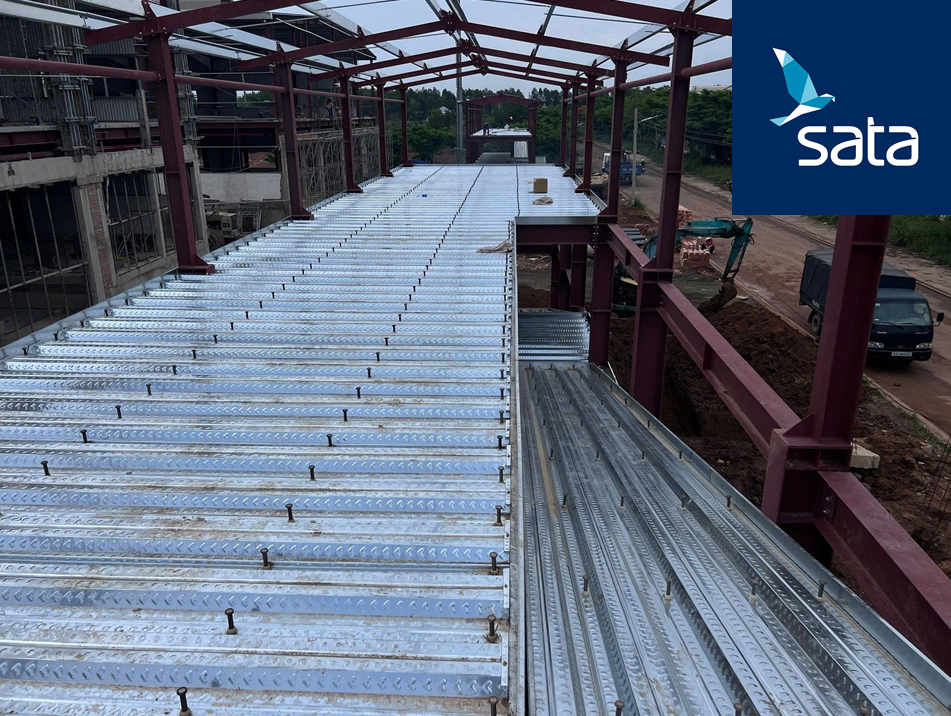

Trong hệ sàn liên hợp, đinh chống cắt được hàn lên dầm thép chính hoặc phụ, sau đó được bao phủ bởi lớp bê tông. Vị trí của đinh phải được tính toán kỹ lưỡng để đảm bảo:

• Ngăn hiện tượng trượt giữa lớp bê tông và thép, giúp hai vật liệu hoạt động như một khối thống nhất.
• Truyền lực cắt hiệu quả, tăng độ cứng và khả năng chịu tải của toàn bộ hệ sàn.
• Tối ưu hóa độ bền công trình, đặc biệt trong các công trình nhà thép tiền chế, cầu vượt, cao ốc và nhà xưởng.

Tại sao đinh chống cắt quan trọng?

• Tăng độ ổn định kết cấu: Giúp hệ sàn không bị xô lệch, lún hoặc nứt trong quá trình sử dụng.
• Tiết kiệm chi phí thi công: Thi công nhanh, không cần thêm phụ kiện liên kết phức tạp.
• Đáp ứng tiêu chuẩn kỹ thuật quốc tế: Như ISO 13918, DIN 34828, đảm bảo độ bền và an toàn lâu dài.

2. Tại Sao Việc Tính Toán Đinh Chống Cắt Lại Cần Thiết?

Trong thiết kế sàn liên hợp thép – bê tông, đinh chống cắt không thể “ước lượng đại khái”. Việc bố trí đinh phải được tính toán chi tiết dựa trên tải trọng, chiều dài nhịp, loại dầm và điều kiện làm việc thực tế. Nếu sử dụng quá ít đinh → nguy cơ trượt cắt, mất liên kết giữa thép và bê tông. Nếu dùng quá nhiều → lãng phí vật tư, tăng chi phí và gây khó khăn trong thi công.

Lợi ích của việc tính toán đúng số lượng và bố trí đinh chống cắt:

• ✅ Đảm bảo liên kết bền vững giữa thép và bê tông
  Đinh chống cắt giúp hai vật liệu làm việc như một khối thống nhất, tăng khả năng chịu lực và độ ổn định của hệ sàn.

• ✅ Giảm biến dạng sàn, hạn chế võng và nứt
  Khi lực cắt được truyền đều, sàn ít bị biến dạng, giảm nguy cơ nứt gãy trong quá trình sử dụng.

• ✅ Tối ưu hóa vật tư, tránh lãng phí
  Tính toán đúng giúp sử dụng lượng đinh vừa đủ, tiết kiệm chi phí mà vẫn đảm bảo hiệu quả kết cấu.

• ✅ Đạt tuổi thọ kết cấu cao, giảm chi phí bảo trì
  Hệ sàn liên hợp được thiết kế đúng kỹ thuật sẽ hoạt động ổn định lâu dài, ít hư hỏng, giảm tần suất bảo trì.

• ✅ Tuân thủ tiêu chuẩn quốc tế về kết cấu liên hợp
  Các tiêu chuẩn như TCVN 12249:2018, Eurocode 4, hay AISC 360 đều yêu cầu tính toán đinh chống cắt theo tải trọng thiết kế để đảm bảo an toàn công trình.

Việc tính toán đinh chống cắt không chỉ là yêu cầu kỹ thuật mà còn là giải pháp tối ưu hóa hiệu quả thi công và độ bền công trình. Đây là bước không thể bỏ qua trong thiết kế sàn liên hợp hiện đại.

3. Các Tiêu Chuẩn Kỹ Thuật Áp Dụng Khi Tính toán Đinh Chống Cắt

Để đảm bảo tính liên kết bền vững giữa dầm thép và sàn bê tông trong hệ sàn liên hợp, việc tính toán đinh chống cắt cần tuân theo các tiêu chuẩn kỹ thuật cụ thể, chính xác và có cơ sở pháp lý rõ ràng. Tùy vào đặc thù công trình, vị trí thi công và yêu cầu kết cấu, các kỹ sư có thể áp dụng một hoặc kết hợp nhiều bộ tiêu chuẩn sau:

 Bảng Tổng Hợp Các Tiêu Chuẩn Kỹ Thuật Áp Dụng

Việc lựa chọn và tuân thủ đúng tiêu chuẩn khi tính toán đinh chống cắt là điều kiện tiên quyết để đảm bảo:

• Khả năng chịu lực cao – ổn định lâu dài

• An toàn trong thi công và vận hành

• Phù hợp với quy định pháp luật và kiểm định công trình

 Trong thực tế, các kỹ sư thường kết hợp TCVN + Eurocode hoặc TCVN + AISC để đảm bảo tính hợp pháp và chuyên môn cao khi thi công các dự án như: sàn deck nhà máy, trung tâm thương mại, cao ốc văn phòng, nhà kho công nghiệp, nhà xưởng thép tiền chế…

4. Công Thức Tính toán Đinh Chống Cắt – Số Lượng đinh cho từng công loại công trình

   Công thức phổ biến (theo Eurocode):

N = V / (η × Pₙ)

Trong đó:

• N: số đinh cần thiết

• V: lực cắt tổng trên dầm

• η: hệ số an toàn, thường lấy 0.85

• Pₙ: sức chịu cắt danh định của một đinh (phụ thuộc vào đường kính, chiều dài và khả năng hàn)

 Lưu Ý Khi Tính Toán Đinh Chống Cắt Trong Thực Tế Thiết Kế:

• Không cần gắn 100% số đinh lý thuyết dọc toàn bộ chiều dài dầm – trong nhiều trường hợp, chỉ cần bố trí đinh chống cắt ở vùng chịu mô-men lớn nhất.

• Áp dụng hệ số giảm tải phân bố (theo Eurocode hoặc AISC) cho các vùng ít chịu lực, giúp tiết kiệm chi phí nhưng vẫn đảm bảo an toàn.

• Phải kiểm tra chiều dài chôn đinh trong bê tông ≥ 4d, tránh hiện tượng “pull-out” khi chịu tải trọng rung hoặc tải lặp.

• Khoảng cách tối thiểu giữa các đinh nên ≥ 6d và không quá 1.5 lần chiều cao sàn deck để tránh nứt cục bộ hoặc phá hoại sớm.

Bố trí đinh chống cắt là bước không thể xem nhẹ – nó là “mắt xích liên kết” giữa phần thép và bê tông, đảm bảo toàn bộ hệ sàn làm việc hiệu quả và lâu dài.

5. Tính toán đinh chống cắt như thế nào là tối ưu – Cách Bố Trí Đinh Chống Cắt Hiệu Quả

✅ Nguyên tắc: Càng gần điểm chịu lực lớn → đinh càng dày. Càng gần giữa nhịp → khoảng cách có thể giãn hơn.

6. Thi Công Đinh Chống Cắt Đúng Chuẩn Kỹ Thuật – Tính Toán đinh chống cắt phù hợp

Đinh chống cắt (Shear Connector) đóng vai trò then chốt trong kết cấu sàn liên hợp thép – bê tông. Quá trình thi công đinh không chỉ đòi hỏi kỹ năng vận hành thiết bị mà còn phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo lực liên kết truyền hiệu quả, tránh trượt, gãy hoặc phá hỏng công trình. Dưới đây là hướng dẫn chi tiết và cập nhật nhất về quy trình thi công đinh chống cắt đúng chuẩn kỹ thuật.

 1. Chuẩn bị trước khi hàn đinh

• Kiểm tra bản mã dầm thép: Bề mặt cánh trên dầm thép (nơi hàn đinh) cần phẳng, sạch bụi dầu mỡ, rỉ sét, sơn phủ, nếu có.

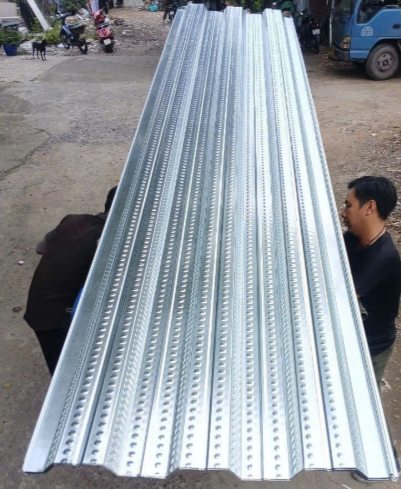

• Vệ sinh mặt tiếp xúc tôn sàn deck (nếu có): Đảm bảo đinh xuyên được qua lớp tôn vào bản cánh thép.

• Đảm bảo đúng vị trí đinh: Đã được đánh dấu hoặc căn chỉnh theo bản vẽ thiết kế.

• Chọn loại đinh đúng tiêu chuẩn: Thường dùng đường kính ∅13 mm, ∅16 mm, ∅19 mm. Đinh có đầu nấm, phần chân có lớp thuốc hàn (flux) ở đáy để kích hoạt hàn hồ quang.

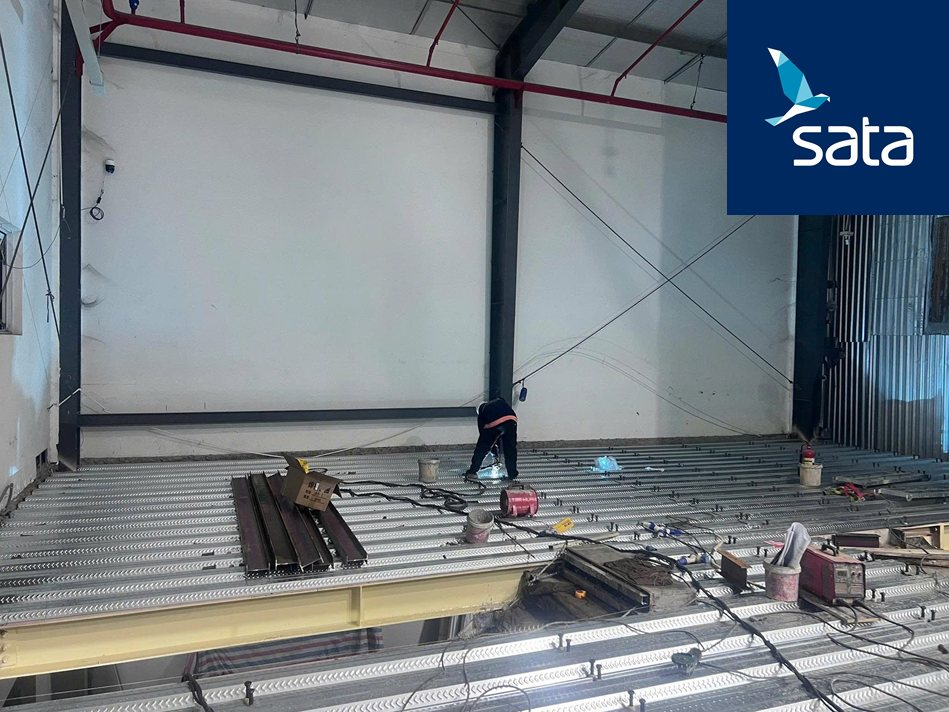

 2. Thi công hàn đinh bằng thiết bị chuyên dụng

Thiết bị sử dụng:

• Máy hàn đinh hồ quang (Stud Welding Machine)

• Kìm hàn đinh + bộ điều chỉnh lực ép

• Bộ định vị đinh + hệ gá cố định

Quy trình hàn tiêu chuẩn:

1. Đặt đinh đúng vị trí (ngay vị trí đánh dấu).

2. Gắn đinh vào đầu kìm hàn → ép nhẹ đinh tiếp xúc với bề mặt thép.

3. Kích hoạt máy hàn → hồ quang điện làm chảy phần chân đinh và bản thép → đinh được “cắm” vào thép tạo liên kết nguyên khối.

4. Tạo đầu nấm (mũ đinh): phần đầu đinh tự biến dạng sau hàn tạo hình dạng “nấm”, giúp tăng diện tích liên kết với bê tông.

5. Tháo kìm hàn và kiểm tra sơ bộ chất lượng mối hàn.

Thời gian hàn mỗi đinh: ~0.5–2 giây tùy đường kính và công suất máy.

 3. Tiêu chuẩn kỹ thuật và kiểm tra mối hàn

Các yêu cầu kỹ thuật quan trọng:

Phương pháp kiểm tra mối hàn:

• Thử kéo đinh (Pull-out test): theo TCVN hoặc tiêu chuẩn ASTM E1512.

• Siêu âm (UT): phát hiện nứt ngầm, bọt khí hoặc sai sót trong liên kết.

• Kiểm tra hình dạng đầu đinh bằng mắt thường: là bước bắt buộc sau mỗi lô thi công.

 4. Lưu ý kỹ thuật trong thi công thực tế

• Thi công hàn trong môi trường khô ráo – tránh mưa hoặc bề mặt ẩm ướt gây mất tiếp xúc điện.

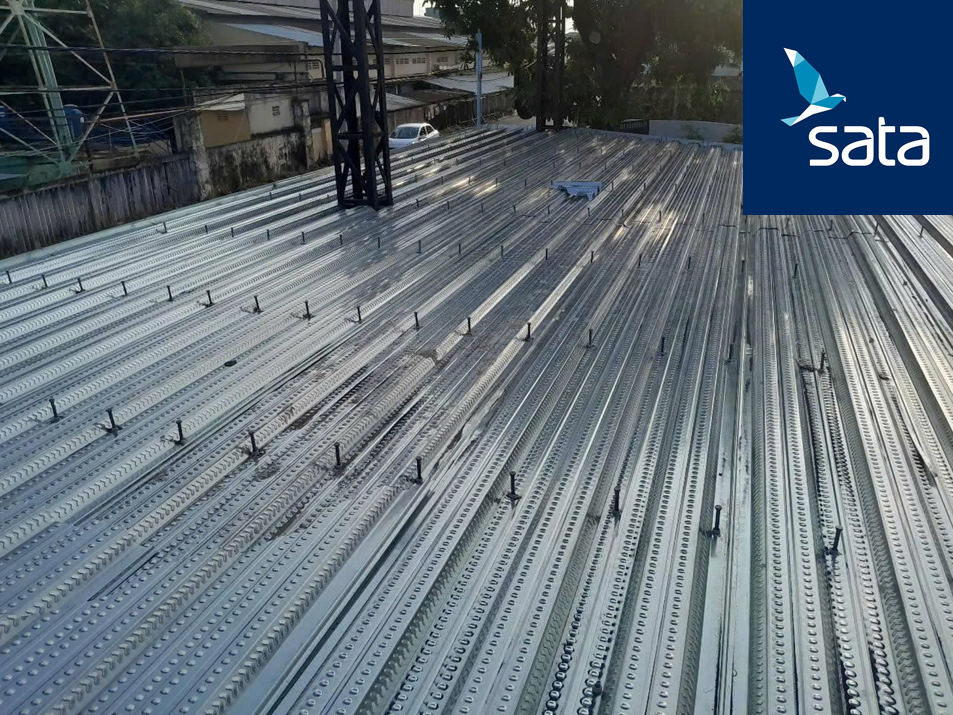

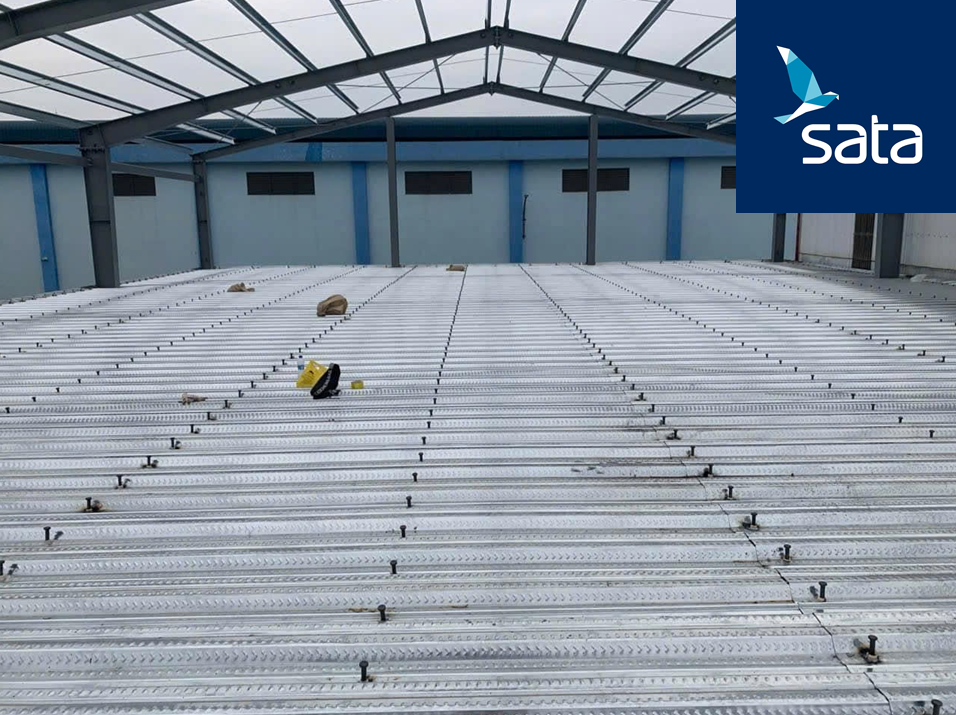

• Khi hàn trên tôn sàn deck, cần đảm bảo đinh xuyên đúng tâm sóng tôn, không bị lệch sang vách sóng.

• Không được hàn lại đinh đã hỏng: Nếu đinh không đạt yêu cầu, cần cắt bỏ và hàn đinh mới ở vị trí cách tối thiểu 25 mm.

• Ghi chép nhật ký thi công: số lượng đinh, vị trí, thông số máy hàn, kết quả kiểm tra cần được lưu lại đầy đủ phục vụ nghiệm thu.

Thi công đinh chống cắt đúng chuẩn kỹ thuật không chỉ đảm bảo liên kết vững chắc giữa thép và bê tông mà còn quyết định tuổi thọ và độ ổn định của công trình. Đòi hỏi đơn vị thi công phải có:

• Thiết bị hàn chuyên dụng

• Kỹ thuật viên tay nghề cao

• Kiểm soát nghiêm ngặt chất lượng từng mối hàn

Đây là một hạng mục cốt lõi và không thể xem nhẹ trong mọi công trình sử dụng sàn liên hợp.

7. Những Sai Lầm Phổ Biến Cần Tránh khi tính toán đinh chống cắt

Dù đinh chống cắt là chi tiết nhỏ trong hệ sàn liên hợp, nhưng sai sót trong thiết kế hoặc thi công có thể gây ra hậu quả nghiêm trọng cho toàn bộ kết cấu. Dưới đây là những sai lầm phổ biến mà kỹ sư và đơn vị thi công cần đặc biệt lưu ý:

❌  Ước lượng số lượng đinh mà không tính toán kỹ thuật

• Nhiều đơn vị thi công chỉ “ước lượng” số lượng đinh theo kinh nghiệm mà không dựa trên tải trọng thực tế.
• Hậu quả: thiếu đinh → trượt cắt, mất liên kết; dư đinh → lãng phí, tăng chi phí và thời gian thi công.

✅ Giải pháp: Luôn sử dụng công thức tính toán theo tiêu chuẩn Eurocode, TCVN hoặc AISC để xác định số lượng chính xác.

❌ Bố trí đinh không đều hoặc sai vị trí

• Đinh đặt quá gần mép dầm, quá xa nhau hoặc không đối xứng → gây lệch tải, nứt bê tông, giảm hiệu quả truyền lực.
• Đinh không xuyên qua tôn sàn deck → mất liên kết ba lớp thép – tôn – bê tông.

✅ Giải pháp: Bố trí đinh đều, đối xứng, đúng khoảng cách (150–300mm), và luôn xuyên qua tôn sàn deck.

❌  Thi công khi bề mặt thép chưa được làm sạch

• Bề mặt dầm thép còn bụi, dầu mỡ hoặc gỉ sét → mối hàn yếu, dễ bong tróc, không đạt yêu cầu kỹ thuật.

✅ Giải pháp: Làm sạch kỹ bề mặt trước khi hàn, sử dụng vòng gốm đúng chuẩn để bảo vệ mối hàn.

❌ Không kiểm tra chất lượng mối hàn sau thi công

• Thi công xong nhưng không kiểm tra bằng mắt hoặc thiết bị → dễ bỏ sót lỗi hàn, ảnh hưởng đến toàn bộ kết cấu.

✅ Giải pháp: Kiểm tra bằng mắt thường, kéo thử (pull test) hoặc siêu âm nếu yêu cầu kỹ thuật cao.

❌ Không tuân thủ tiêu chuẩn kỹ thuật

• Thi công không theo tiêu chuẩn ISO 13918, DIN 34828 hoặc TCVN → không đảm bảo độ bền và an toàn lâu dài.

✅ Giải pháp: Luôn tham khảo và áp dụng đúng tiêu chuẩn kỹ thuật trong thiết kế và thi công.

Tóm lại, việc tránh các sai lầm phổ biến không chỉ giúp đảm bảo chất lượng công trình mà còn tối ưu chi phí, tăng độ bền và giảm rủi ro kỹ thuật trong quá trình sử dụng.

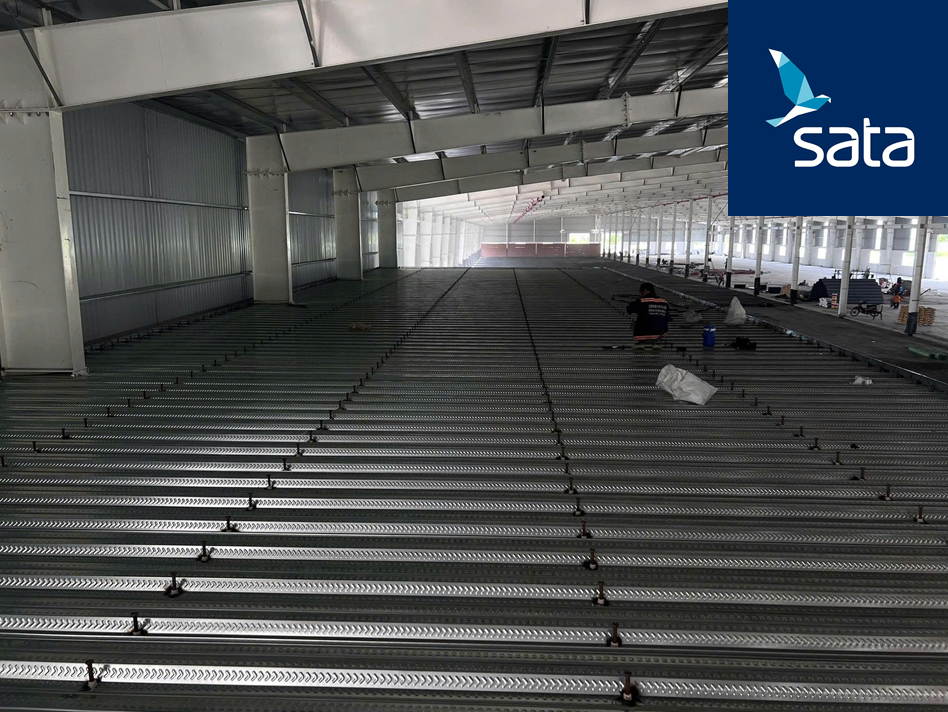

 8. Sắt thép SATA cung cấp Đinh chống cắt chính hãng chất lượng 100%

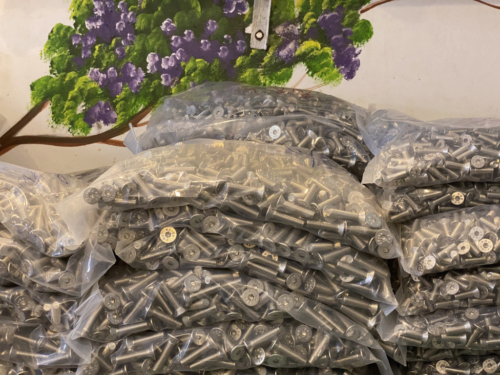

Sắt Thép SATA – Đơn vị uy tín tại TP.HCM chuyên cung cấp các loại đinh chống cắt chất lượng cao. Sản phẩm được ứng dụng rộng rãi trong xây dựng nhà xưởng, nhà kho, nhà tiền chế và các công trình dân dụng.
