1. tổng quan về xà gồ z trong kết cấu thép hiện nay
Xà gồ Z là loại thép định hình có mặt cắt ngang dạng chữ “Z”, được sử dụng phổ biến trong kết cấu mái và hệ khung nhà xưởng. Nhờ thiết kế đặc trưng, sản phẩm có khả năng chịu tải tốt, phân bổ lực hiệu quả và tăng độ ổn định cho toàn bộ kết cấu công trình.
Hiện nay, xà gồ Z thường được sản xuất từ thép cường độ cao theo tiêu chuẩn AS 1397 – G450, với lớp mạ kẽm phổ biến như Z120, Z200, Z275 nhằm tăng khả năng chống ăn mòn. Các quy cách thông dụng gồm Z100, Z125, Z150, Z200, Z250, Z300…, đáp ứng đa dạng nhu cầu từ nhà ở dân dụng đến nhà xưởng, nhà kho và công trình thép tiền chế quy mô lớn.
Tại Thép SATA, chúng tôi cung cấp xà gồ Z với đầy đủ quy cách và tiêu chuẩn kỹ thuật, đảm bảo độ bền, tính ổn định và khả năng thi công linh hoạt cho từng hạng mục công trình.

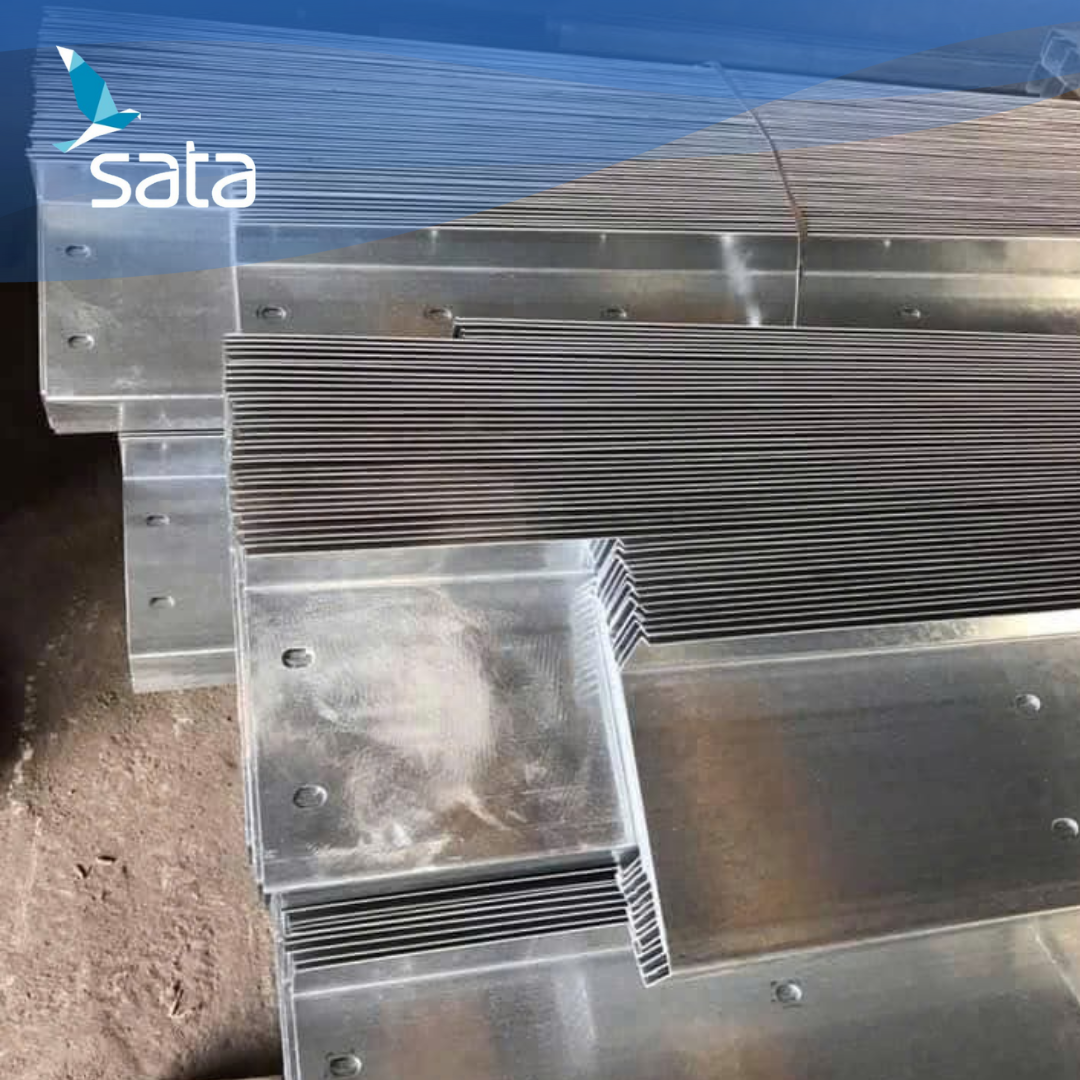

1.1. Cấu tạo của Xà gồ Z mới nhất
Xà gồ chữ Z là loại thép hình với mặt cắt dạng chữ Z đối xứng hoặc bất đối xứng, được thiết kế để tối ưu khả năng chịu lực và giảm tải trọng cho công trình.
1. Thành phần vật liệu
Xà gồ Z thường được sản xuất từ thép cán nguội cường độ cao như G350, G450 hoặc các mác thép phổ biến như CT3, SS400. Bề mặt thép được phủ lớp bảo vệ nhằm tăng khả năng chống ăn mòn:
- Mạ kẽm nhúng nóng (Z120, Z200, Z275…) hoặc
- Mạ hợp kim nhôm kẽm (AZ100, AZ150, AZ200…)
Lớp mạ có vai trò bảo vệ thép nền khỏi oxy hóa, giúp kéo dài tuổi thọ trong môi trường ẩm ướt hoặc điều kiện thời tiết khắc nghiệt.
Mặt cắt xà gồ Z gồm các bộ phận chính:
- Cánh trên và cánh dưới: có thể bằng nhau hoặc lệch nhau tùy thiết kế
- Phần bụng (web): nối giữa hai cánh, chịu lực chính và truyền tải trọng
- Lỗ đột liên kết: có thể được dập sẵn theo bản vẽ kỹ thuật hoặc để trơn để gia công sau
Thiết kế này cho phép xà gồ Z có khả năng chồng mí, liên kết nối dài linh hoạt – một ưu điểm nổi bật so với nhiều loại xà gồ khác.
1.2. Bảng thông số kỹ thuật xà gồ chữ Z
Ký hiệu xà gồ Z |
Chiều cao (H) (mm) |
Chiều rộng cánh (B) (mm) |
Độ dày (t) (mm) |
Chiều dài tối đa (m) |
Lớp mạ kẽm tiêu chuẩn (g/m²) |
|---|---|---|---|---|---|
| Z100 | 100 | 50 | 1.5 – 3.0 | 6 – 12 | Z120 – Z275 |
| Z125 | 125 | 50 | 1.5 – 3.5 | 6 – 12 | Z120 – Z275 |
| Z150 | 150 | 50 | 1.5 – 3.5 | 6 – 12 | Z120 – Z275 |
| Z200 | 200 | 65 | 1.8 – 3.5 | 6 – 12 | Z120 – Z275 |
| Z250 | 250 | 65 | 2.0 – 3.5 | 6 – 12 | Z120 – Z275 |
| Z300 | 300 | 75 | 2.0 – 3.5 | 6 – 12 | Z120 – Z275 |
Ghi chú:
- Các kích thước và độ dày có thể tùy chỉnh theo yêu cầu thiết kế công trình.
- Với môi trường ăn mòn cao (gần biển, khu công nghiệp), có thể sử dụng lớp mạ nhôm kẽm AZ100 – AZ150.
1.3. Tiêu chuẩn sản xuất xà gồ Z
Xà gồ Z được sản xuất theo các tiêu chuẩn quốc tế phổ biến như:
- JIS G3302 (Nhật Bản)
- ASTM A653/A653M (Hoa Kỳ)
Thông số cơ lý tham khảo:
- Độ dày: 1.2 – 3.5 mm
- Chiều cao mặt cắt: 100 – 300 mm
- Lớp mạ kẽm (2 mặt): 80 – 275 g/m²
- Giới hạn chảy (min): ≥ 245 MPa
- Độ bền kéo (min): ≥ 400 MPa
- Độ giãn dài: 10 – 30%
2. Quy trình sản xuất xà gồ Z mới nhất bằng công nghệ hiện đại
2.1. Lựa chọn nguyên liệu đầu vào
- Thép cán nguội, đạt tiêu chuẩn quốc tế: SS400, CT3, G350, G450, G550.
- Lớp mạ kẽm hoặc nhôm kẽm theo yêu cầu (đảm bảo độ dày mạ đạt tiêu chuẩn).

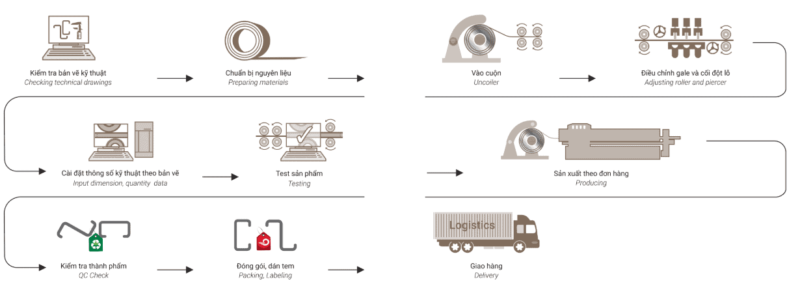

2.2. Quy trình sản xuất
Bước 1: Xả băng thép cuộn
Thép cuộn được xả thành dải theo khổ thiết kế bằng hệ thống tự động, đảm bảo độ chính xác cao và không ba via.
Bước 2: Cán tạo hình (Roll Forming)
- Dải thép được đưa qua dây chuyền cán tạo hình tự động.
- Hệ thống con lăn CNC chính xác giúp tạo hình chuẩn kích thước, đúng biên dạng chữ Z.
- Có thể tạo nhiều kích thước khác nhau bằng cách thay đổi khuôn lăn.
Bước 3: Cắt theo chiều dài yêu cầu
- Xà gồ sau khi tạo hình được cắt tự động theo kích thước yêu cầu (từ 6m đến 12m hoặc theo thiết kế).
- Máy cắt thủy lực tốc độ cao, đảm bảo bề mặt cắt phẳng, không biến dạng.
Bước 4: Đột lỗ liên kết (nếu yêu cầu)
- Đột lỗ theo bản vẽ kỹ thuật để thuận tiện cho lắp ráp tại công trình.
- Hệ thống đột lỗ CNC chính xác, đồng bộ hóa với dây chuyền cán.
Bước 5: Kiểm tra chất lượng thành phẩm
Thành phẩm được kiểm tra kích thước, độ dày, lớp mạ, hình dạng bề mặt và cấp chứng nhận chất lượng (CQ) trước khi xuất xưởng.
2.3. Công nghệ hiện đại và thiết bị sử dụng
- Dây chuyền cán tạo hình tự động (Roll Forming Line).
- Máy đột lỗ CNC đồng bộ.
- Hệ thống cắt tự động thủy lực chính xác cao.
- Kiểm soát chất lượng theo tiêu chuẩn ISO 9001:2015.
- Kiểm tra mạ kẽm bằng máy đo lớp phủ chuyên dụng.
3. Các loại xà gồ Z mới nhất, thông dụng trên thị trường hiện nay
Dưới đây là tổng hợp các loại xà gồ Z mới nhất và thông dụng nhất trên thị trường hiện nay, đầy đủ theo kích thước, độ dày và loại mạ kẽm để bạn dễ dàng tham khảo:
3.1. Phân Loại Theo Quy Cách Và Kích Thước Tiêu Chuẩn
Ký hiệu xà gồ Z |
Chiều cao (H) (mm) |
Chiều rộng cánh (B) (mm) |
Độ dày (t) (mm) |
Chiều dài tiêu chuẩn (m) |
|---|---|---|---|---|
| Z100 | 100 | 50 | 1.5 – 3.0 | 6 – 12 |
| Z125 | 125 | 50 | 1.5 – 3.5 | 6 – 12 |
| Z150 | 150 | 50 | 1.5 – 3.5 | 6 – 12 |
| Z175 | 175 | 65 | 1.8 – 3.5 | 6 – 12 |
| Z200 | 200 | 65 | 1.8 – 3.5 | 6 – 12 |
| Z250 | 250 | 65 | 2.0 – 3.5 | 6 – 12 |
| Z300 | 300 | 75 | 2.0 – 3.5 | 6 – 12 |
Để tham khảo chi tiết đơn giá theo từng độ dày và lớp mạ, bạn có thể xem thêm Bảng báo giá xà gồ Z mới nhất.
3.2. Phân Loại Theo Độ Dày Và Ứng Dụng Kết Cấu
Độ dày của xà gồ quyết định khả năng vượt nhịp và tải trọng tĩnh của hệ mái:
- 1.5 mm – 1.8 mm: Phù hợp cho công trình dân dụng, nhà khung thép nhẹ, mái tôn có khẩu độ nhỏ.
- 2.0 mm – 2.5 mm: Tiêu chuẩn cho nhà thép tiền chế, nhà xưởng công nghiệp và kho bãi.
- 3.0 mm – 3.5 mm: Chuyên dụng cho các kết cấu chịu lực cao, nhịp lớn hoặc các công trình đặc biệt yêu cầu độ cứng vững tuyệt đối.
3.3. Phân Loại Theo Lớp Mạ Bảo Vệ (Chống Ăn Mòn)
Loại mạ |
Đặc điểm kỹ thuật |
Môi trường ứng dụng |
| Mạ kẽm (GI) | Lớp kẽm nguyên chất, chống gỉ phổ thông. | Công trình trong nhà, khu vực khô ráo. |
| Mạ nhôm kẽm (AZ) | Hợp kim 55% Al – 43.5% Zn. Chống ăn mòn gấp 4 lần GI. | Vùng ven biển, nhà máy hóa chất, môi trường khắc nghiệt. |
| Mạ kẽm Z120 – Z275 | Độ dày lớp mạ từ 120 đến 275 g/m2. | Tùy chọn theo yêu cầu vòng đời dự án. |
| Sơn tĩnh điện | Lớp phủ Polymer sau mạ kẽm. | Công trình yêu cầu thẩm mỹ cao (Showroom, trung tâm thương mại). |
3.4. Phân Loại Theo Mục Đích Sử Dụng Thực Tế
Loại xà gồ Z |
Ứng dụng thực tế |
|---|---|
| Xà gồ Z mái | Làm khung đỡ mái tôn, mái che, mái nhà xưởng và nhà công nghiệp |
| Xà gồ Z tường (vách) | Làm thanh đỡ vách tôn, khung bao che công trình |
| Xà gồ Z dầm | Sử dụng làm dầm chính hoặc dầm phụ trong kết cấu thép |
| Xà gồ Z đột lỗ sẵn | Có sẵn lỗ liên kết, giúp lắp ráp nhanh và chính xác |
| Xà gồ Z theo yêu cầu | Sản xuất theo bản vẽ kỹ thuật riêng cho từng dự án |
3.5. Xu Hướng Công Nghệ Mới Trong Sản Xuất Xà Gồ Z
Hiện nay, ngành thép đang chuyển dịch sang các dòng sản phẩm tối ưu hóa hiệu suất:
- Thép cường độ cao G450, G550: Giúp giảm tới 20% trọng lượng kết cấu mà không làm giảm khả năng chịu tải.
- Đột lỗ CNC đa điểm: Cho phép lắp ghép chính xác tuyệt đối, đồng bộ hóa với bản vẽ kỹ thuật.
- Công nghệ Roll Forming tự động: Đảm bảo sai số kích thước dưới 1mm, giúp các thanh xà gồ lồng khít hoàn hảo khi nối chồng mí (overlap).
Xà gồ Z hiện nay rất đa dạng về kích thước, độ dày, lớp mạ, phục vụ cho nhiều mục đích khác nhau từ nhà xưởng, nhà kho, nhà thép tiền chế, hệ giàn mái, vách ngăn đến các công trình dân dụng, công nghiệp quy mô lớn.
4. Ưu điểm nổi bật của xà gồ chữ Z
Thiết kế mặt cắt hình chữ Z mang lại những lợi thế kỹ thuật mà các loại xà gồ truyền thống không có được:
- Khả năng nối chồng (Overlap) ưu việt: Đây là ưu điểm lớn nhất. Thiết kế hai cánh cho phép các thanh xà gồ lồng khít vào nhau tại vị trí vì kèo. Điều này tạo ra hệ dầm liên tục, giúp tăng gấp đôi khả năng chịu lực tại các điểm nối và cho phép vượt nhịp lớn hơn so với xà gồ C.
- Tối ưu hóa tải trọng: Với cùng một khả năng chịu tải, xà gồ Z thường có trọng lượng nhẹ hơn xà gồ hộp hoặc xà gồ C. Điều này trực tiếp giảm áp lực lên hệ khung chính và móng, giúp tiết kiệm chi phí vật tư tổng thể.
- Độ cứng vững và tính ổn định cao: Hình dạng chữ Z giúp phân bổ ứng suất đều, tăng khả năng chống xoắn và chống võng, đặc biệt hiệu quả cho các hệ mái có khẩu độ và độ dốc lớn.
- Đẩy nhanh tiến độ thi công: Nhờ hệ thống lỗ liên kết được đột sẵn bằng máy CNC, việc lắp dựng bằng bulong trở nên cực kỳ chính xác và nhanh chóng, giảm thiểu tối đa các thao tác hàn cắt tại công trường.
- Hiệu quả kinh tế lâu dài: Khả năng chống ăn mòn từ lớp mạ (kẽm hoặc nhôm kẽm) giúp công trình bền bỉ trước thời tiết, giảm thiểu chi phí bảo trì và thay thế trong suốt vòng đời sử dụng (30 – 50 năm).
So sánh nhanh: Xà gồ Z và Xà gồ C
Đặc điểm |
Xà gồ C |
Xà gồ Z |
| Cách nối | Nối đối đầu (dầm đơn). | Nối chồng mí (dầm liên tục). |
| Khả năng chịu lực | Trung bình, phù hợp nhịp ngắn. | Rất cao, chuyên dụng cho nhịp lớn. |
| Trọng lượng | Nặng hơn nếu cùng khả năng chịu tải. | Nhẹ hơn, tối ưu chi phí kết cấu. |
| Ứng dụng | Nhà dân dụng, nhà xưởng nhỏ. | Nhà thép tiền chế, nhịp lớn > 6m. |
Nếu bạn đang cần báo giá theo quy cách cụ thể, xem ngay Báo giá xà gồ Z cập nhật hôm nay.

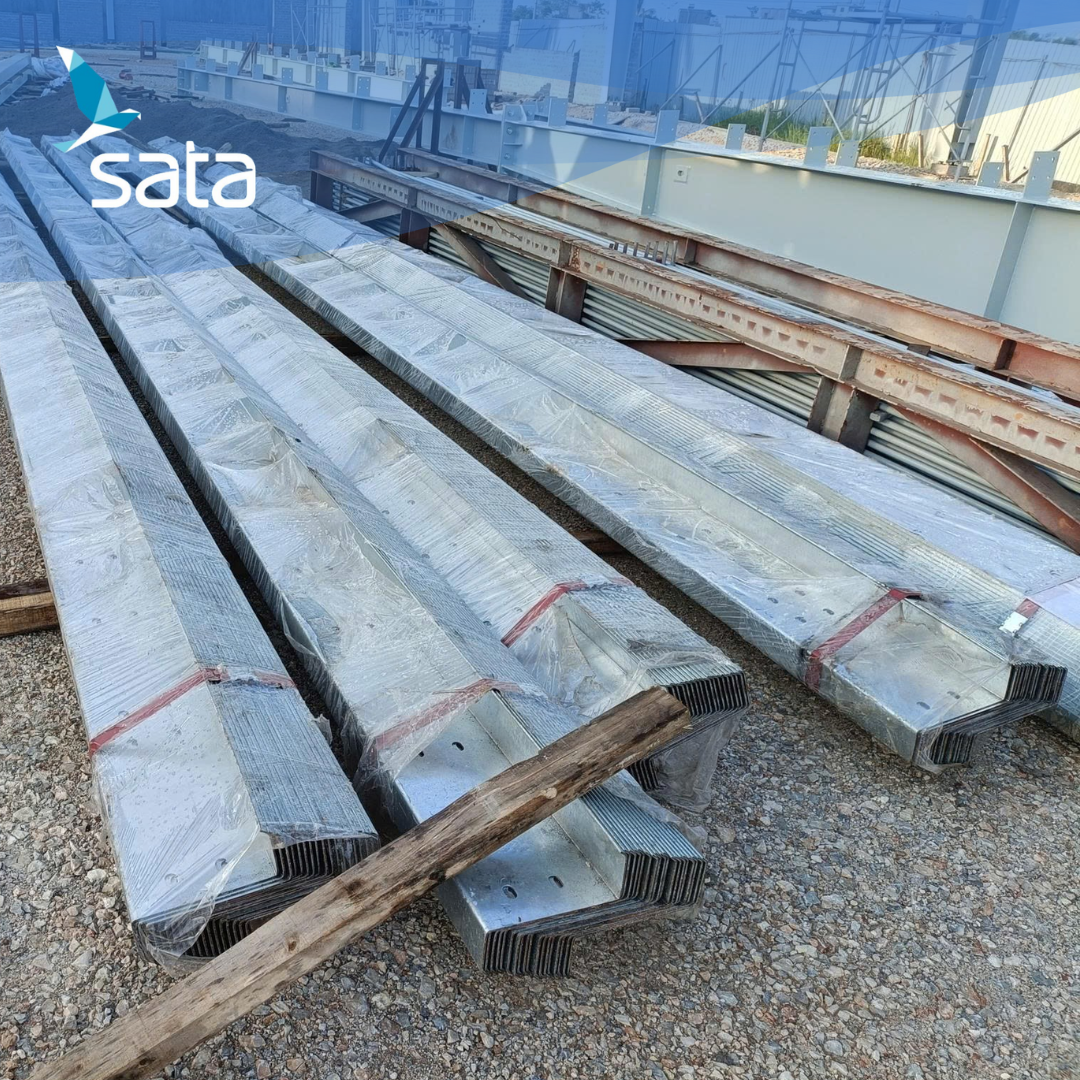

5. Ứng dụng của xà gồ Z mới nhất trên thực tế
Nhờ khả năng chịu lực tốt và thiết kế linh hoạt, xà gồ Z được ứng dụng rộng rãi trong các công trình dân dụng và công nghiệp, đặc biệt là hệ kết cấu thép.
- Hệ khung mái công trình
Xà gồ Z được sử dụng làm khung đỡ mái tôn cho nhà xưởng, nhà kho, nhà thép tiền chế và mái che công nghiệp, giúp tăng độ cứng và ổn định cho toàn bộ hệ mái. - Nhà thép tiền chế
Trong kết cấu thép tiền chế, xà gồ Z đóng vai trò là dầm phụ liên kết với kèo thép chính, chịu tải trọng mái và truyền lực xuống hệ khung. - Hệ vách và bao che
Xà gồ Z được dùng làm thanh đỡ vách tôn, khung bao che và hệ tường ngoài cho nhà công nghiệp. - Kết cấu nhịp lớn
Với khả năng chồng mí và nối dài linh hoạt, xà gồ Z phù hợp cho các công trình có khẩu độ lớn như nhà máy, nhà kho quy mô lớn.
6. Cách Lắp Đặt Xà Gồ Z Trong Công Trình Thép
Việc lắp đặt xà gồ Z cần tuân thủ bản vẽ thiết kế và tiêu chuẩn kỹ thuật để đảm bảo độ an toàn và ổn định kết cấu. Thông thường gồm có 4 bước:
- Bước 1: Xác định vị trí và khoảng cách lắp đặt
Dựa trên bản vẽ, xác định khoảng cách giữa các thanh xà gồ theo khẩu độ mái và tải trọng thiết kế. - Bước 2: Định vị và liên kết với khung kèo
Đặt xà gồ Z lên kèo thép chính, căn chỉnh đúng tim trục và cố định bằng bu lông hoặc vít cường độ cao theo yêu cầu kỹ thuật. - Bước 3: Nối chồng mí (nếu cần)
Với công trình nhịp lớn, các thanh xà gồ có thể chồng mí tại vị trí gối đỡ để tăng khả năng chịu lực và đảm bảo liên kết chắc chắn. - Bước 4: Kiểm tra và siết chặt liên kết
Kiểm tra độ thẳng, độ võng và toàn bộ điểm liên kết trước khi tiến hành lắp đặt mái tôn hoặc hệ bao che.
7. Các công trình, dự án thực tế sử dụng xà gồ chữ Z
Dưới đây là bản chi tiết các công trình thực tế sử dụng xà gồ Z, với tên công trình cụ thể, rõ ràng và đầy đủ thông tin về quy mô, ứng dụng:
7.1. Lĩnh vực Năng lượng & Công nghiệp nặng
Dự án Trang trại Điện mặt trời (Ninh Thuận, Bình Thuận):
-
Hạng mục: Hệ khung đỡ tấm pin năng lượng và giằng chống gió.
-
Giải pháp: Sử dụng xà gồ Z mạ kẽm cường độ cao giúp kháng mặn và chịu được áp lực gió cực lớn tại khu vực duyên hải miền Trung.
Nhà máy sản xuất thép Hòa Phát (KCN Phố Nối A, Hưng Yên):
-
Quy mô: 18.000 m2 nhà xưởng sản xuất.
-
Quy cách: Xà gồ Z250, Z300 mạ kẽm tiêu chuẩn Z275.
-
Hiệu quả: Đảm bảo khả năng vượt nhịp lớn, chịu tải trọng máy móc và hệ thống cầu trục công nghiệp nặng.

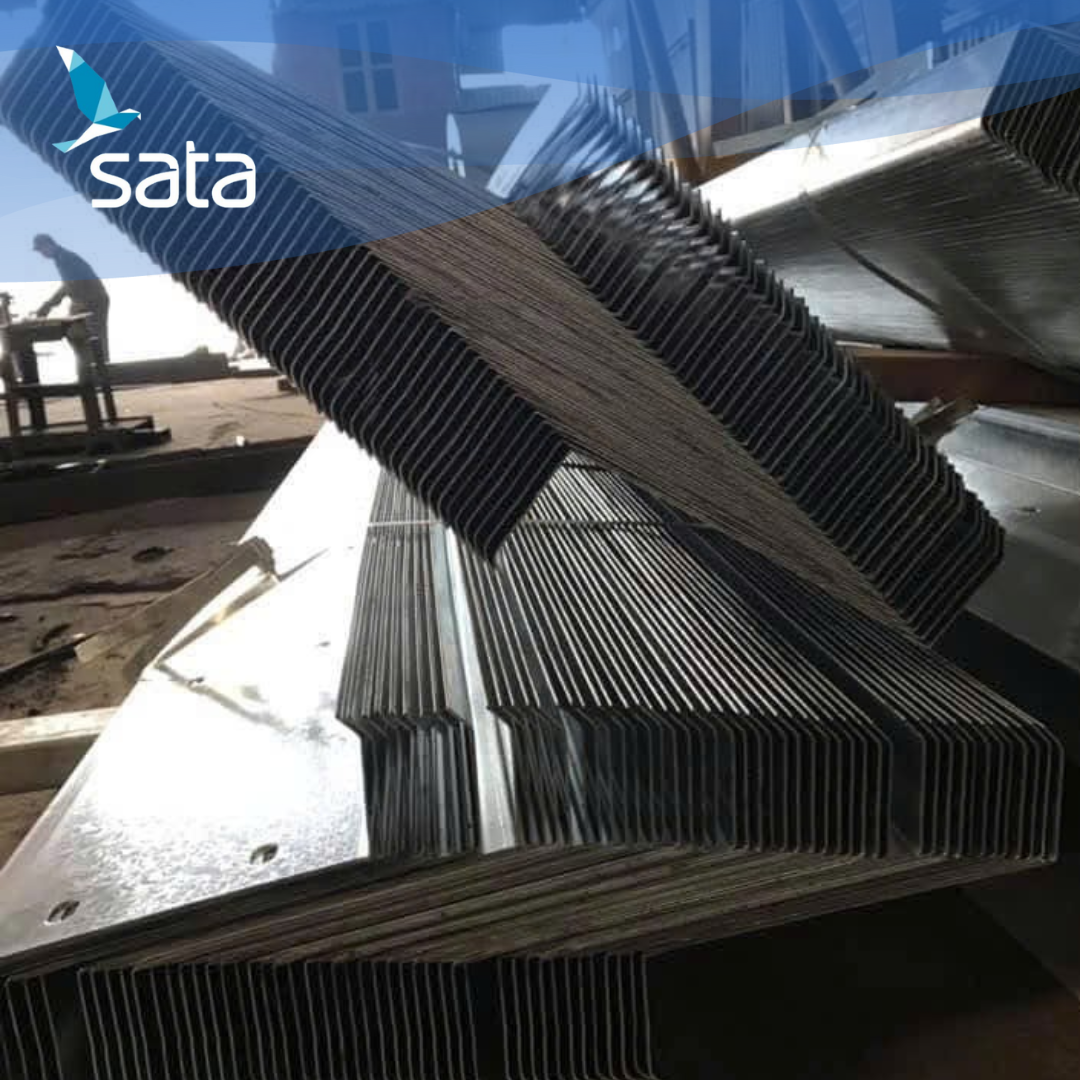

Xà Gồ Z
7.2. Lĩnh vực Kho bãi & Logistic
Nhà kho lạnh Mega Market (KCN Tân Bình, TP. HCM):
-
Quy mô: 6.000 m2.
-
Quy cách: Xà gồ Z200, Z250 mạ nhôm kẽm AZ150.
-
Giải pháp: Sử dụng lớp mạ hợp kim nhôm kẽm để chống lại sự ngưng tụ hơi nước và ăn mòn trong môi trường nhiệt độ thấp.
7.3. Công trình Công cộng & Giáo dục
Trường Quốc tế Mỹ (AIS) – Nhà Bè, TP. HCM:
-
Quy mô: 12.000 m2 khuôn viên.
-
Hạng mục: Hệ mái che khu đa năng và hành lang kết nối.
-
Giải pháp: Xà gồ Z125, Z150 mạ kẽm cao cấp, đảm bảo tính thẩm mỹ và an toàn tuyệt đối cho công trình giáo dục.
Nhà thi đấu thể dục thể thao TP. Vinh – Nghệ An:
-
Hạng mục: Khung mái vòm thép khẩu độ lớn.
-
Quy cách: Z250, Z300 kết hợp mạ kẽm nhúng nóng để tối ưu tuổi thọ cho công trình biểu tượng của thành phố.
7.4. Công trình Dân dụng & Kiến trúc
Hệ thống Biệt thự cao cấp (TP. HCM, Hà Nội):
-
Ứng dụng: Khung mái phức tạp, giàn trang trí mặt tiền.
-
Lợi ích: Trọng lượng nhẹ giúp giảm áp lực lên cột bê tông, dễ dàng tạo hình theo yêu cầu khắt khe của kiến trúc sư.
Từ các dự án công nghiệp, thương mại, dân dụng đến các dự án năng lượng sạch, xà gồ chữ Z luôn thể hiện là giải pháp tối ưu về kết cấu mái và tường. Sản phẩm mang lại giá trị lâu dài cho công trình nhờ độ bền cao, tính linh hoạt, tiết kiệm chi phí và đáp ứng các tiêu chuẩn chất lượng khắt khe nhất.
8. Sắt Thép SATA – Địa chỉ mua các sản phẩm Xà gồ Z mới nhất, tốt nhất, chất lượng hàng đầu tại TP.HCM
Sắt Thép SATA là một trong những đơn vị hàng đầu tại TP.HCM chuyên cung cấp các sản phẩm Xà gồ Z mới nhất chất lượng cao. Với nhiều năm kinh nghiệm trong lĩnh vực xây dựng và vật liệu, SATA đã khẳng định được vị thế của mình trên thị trường nhờ vào sự cam kết về chất lượng và dịch vụ khách hàng tận tâm.
- Chúng tôi cam kết đem đến cho khác hàng các sản phẩm Xà gồ Z mới nhất uy tín chất lượng cao
- Cung cấp đa dạng các sản phẩm Xà gồ Z đáp ứng đầy đủ các nhu cầu của khách hàng.
- Dịch vụ chăm sóc khách hàng chuyên nghiệp: Đội ngũ nhân viên tư vấn của SATA luôn sẵn sàng hỗ trợ khách hàng trong việc lựa chọn sản phẩm phù hợp nhất với nhu cầu và ngân sách.
- Chúng tôi chuyên cung cấp các loại Xà gồ Z với mức giá cạnh tranh nhất.
- Dịch Vụ Giao Hàng Nhanh Chóng, Hỗ trợ giao hàng miễn phí tại TP.HCM
Nếu bạn đang tìm kiếm một đơn vị cung cấp Xà gồ Z mới nhất uy tín và chất lượng tại TP.HCM, Sắt Thép SATA chính là lựa chọn hoàn hảo.
