Thi Công Đinh Chống Cắt Sàn Deck – Giải Pháp Liên Kết Bền Vững Cho Mọi Công Trình

Bạn đang tìm kiếm giải pháp thi công sàn deck hiệu quả, an toàn và đạt chuẩn kỹ thuật? Đinh chống cắt sàn deck chính là yếu tố then chốt giúp tăng độ cứng, chống trượt và đảm bảo tuổi thọ kết cấu thép – bê tông. Việc thi công đúng kỹ thuật không chỉ giúp công trình vận hành ổn định mà còn tiết kiệm chi phí sửa chữa về sau.

Tại Thép SATA, chúng tôi cung cấp trọn bộ giải pháp từ vật tư đến hướng dẫn thi công đinh chống cắt, cam kết:

•  Sản phẩm đạt chuẩn ISO/DIN – đầy đủ vòng sứ, hạt hàn
•  Hỗ trợ kỹ thuật thi công đúng quy trình
•  Báo giá minh bạch, tư vấn chọn loại đinh phù hợp với từng công trình

 Liên hệ ngay để nhận báo giá chính xác và ưu đãi tốt nhất!

1. Đinh Chống Cắt Là Gì? Vai Trò Trong Kết Cấu Sàn Liên Hợp

Đinh chống cắt (hay shear stud, stud welding pin) là loại đinh thép có chiều dài từ 75–250mm, được hàn trực tiếp lên dầm thép để truyền lực cắt giữa bê tông và thép trong sàn deck. Nó tạo ra một khối liên kết bền vững, chống hiện tượng trượt trượt giữa sàn và dầm thép, đồng thời giúp sàn làm việc như một kết cấu đồng nhất.

  Cấu Tạo Của Đinh Chống Cắt

Một bộ đinh chống cắt tiêu chuẩn thường bao gồm:

• Thân đinh: Hình trụ tròn, làm từ thép cường độ cao, có đường kính phổ biến từ D13 đến D25, chiều dài từ 60mm đến 250mm.
• Vòng sứ cách nhiệt (Ferrule): Giúp định hình mối hàn và bảo vệ đinh trong quá trình hàn hồ quang.
• Hạt hàn hồ quang: Tạo điều kiện cho quá trình hàn diễn ra nhanh, ổn định và chính xác.

Sản phẩm thường được sản xuất theo các tiêu chuẩn quốc tế như ISO 13918, DIN 34828, JIS 1198, đảm bảo độ bền và khả năng chịu lực cao.

   Vai Trò Trong Kết Cấu Sàn Liên Hợp

Trong hệ sàn liên hợp thép – bê tông, đinh chống cắt đóng vai trò như một “neo liên kết” giữa các lớp vật liệu. Cụ thể:

• Truyền lực cắt hiệu quả: Giúp lớp bê tông và dầm thép hoạt động như một khối thống nhất, tăng khả năng chịu tải trọng.
• Ngăn hiện tượng trượt lún: Khi không có đinh chống cắt, lớp bê tông có thể trượt trên dầm thép, gây nứt sàn hoặc sập kết cấu.
• Tăng độ cứng và ổn định: Giúp giảm độ võng sàn, tăng độ bền và tuổi thọ công trình.
• Đáp ứng tiêu chuẩn thiết kế: Là yêu cầu bắt buộc trong các bản vẽ kết cấu sàn liên hợp theo TCVN, Eurocode, AISC.

2. Tại Sao Thi Công Đinh Chống Cắt Đúng Cách Lại Quan Trọng?

Thi công đinh chống cắt đúng kỹ thuật là yếu tố quyết định đến hiệu quả liên kết, độ bền và độ an toàn của hệ sàn liên hợp. Dù là một chi tiết nhỏ, nhưng nếu thực hiện sai quy trình, đinh chống cắt có thể gây ra hàng loạt vấn đề nghiêm trọng cho kết cấu công trình.

  Những lý do cần thi công đúng kỹ thuật:

• Đảm bảo khả năng truyền lực cắt: Đinh chống cắt giúp liên kết chặt giữa lớp bê tông và dầm thép. Nếu hàn sai, lực không được truyền đều, dễ gây trượt lún hoặc nứt sàn.
• Tăng độ ổn định kết cấu: Mối hàn đúng kỹ thuật giúp đinh bám chắc vào dầm, tạo hệ sàn liên hợp vững chắc, giảm độ võng và tăng tuổi thọ công trình.
• Đáp ứng tiêu chuẩn nghiệm thu: Các tiêu chuẩn như TCVN, Eurocode, AISC đều yêu cầu kiểm tra mối hàn đinh chống cắt. Thi công sai có thể khiến công trình không được nghiệm thu.
• Tránh rủi ro thi công và vận hành: Đinh bị hàn lệch, không đủ chiều cao hoặc không xuyên qua tôn deck có thể bị gãy, rơi trong quá trình sử dụng, gây nguy hiểm cho người và thiết bị.

3. Quy Trình Thi Công Đinh Chống Cắt Chuẩn Kỹ Thuật

Thi công đinh chống cắt là một hạng mục quan trọng trong hệ sàn liên hợp thép – bê tông, yêu cầu độ chính xác cao và tuân thủ nghiêm ngặt theo quy chuẩn kỹ thuật. Đinh phải được hàn chắc chắn lên dầm thép nhằm truyền lực cắt hiệu quả giữa bê tông và khung kết cấu thép, giúp toàn bộ sàn làm việc như một khối thống nhất.

Dưới đây là quy trình thi công đinh chống cắt đạt chuẩn kỹ thuật, đảm bảo hiệu quả kết cấu, độ bền và độ an toàn tối đa.

  Bước 1: Kiểm Tra & Chuẩn Bị Vật Tư, Thiết Bị

1.1. Kiểm tra vật tư đinh chống cắt:

• Chọn đúng đường kính (Ø13, Ø16, Ø19, Ø22, Ø25mm) và chiều dài theo bản thiết kế.

• Kiểm tra chứng nhận CO – CQ, độ bền (cấp 4.8 hoặc 5.6), và tiêu chuẩn ISO 13918.

• Kiểm tra vòng sứ (Ferrule) tương ứng từng loại đinh: UF13, UF16, UF19, v.v.

1.2. Chuẩn bị thiết bị:

• Máy hàn đinh (Stud Welding Machine) đúng công suất (dòng từ 1800–2500A).

• Bộ cấp điện ổn định, không bị sụt áp gây lỗi hồ quang.

• Dây mát đủ tiết diện (thường ≥ 50mm²) để đảm bảo dòng điện ổn định.

1.3. Chuẩn bị bề mặt dầm thép:

• Vệ sinh sạch bề mặt dầm bằng bàn chải thép, máy mài hoặc khăn khô.

• Không để dầu mỡ, lớp sơn tĩnh điện hoặc gỉ sét cản trở tiếp xúc điện.

• Mặt hàn phải phẳng, sạch, không gồ ghề, không lồi lõm.

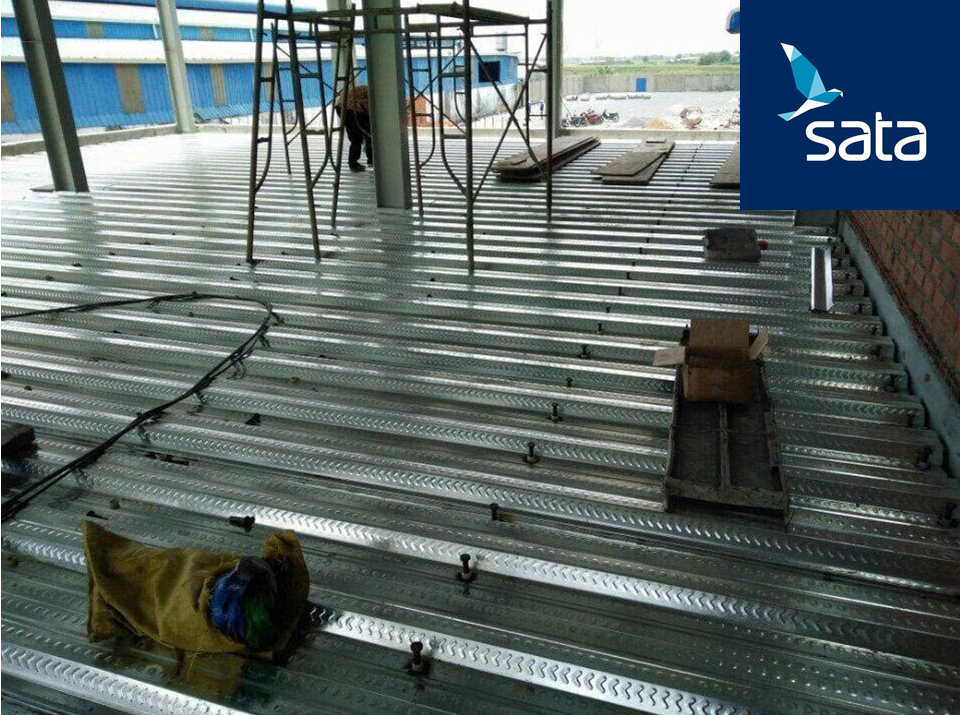

  Bước 2: Định Vị Vị Trí Đinh Trên Dầm Thép

• Căn cứ bản vẽ thiết kế để bố trí đinh:

  • Khoảng cách theo phương dọc dầm: 200–300mm.

  • Khoảng cách theo phương ngang: phụ thuộc vào chiều rộng tấm sàn deck.

  • Khoảng cách tối thiểu từ mép dầm đến tâm đinh: ≥25mm.

• Đinh thường được bố trí so le để phân bố lực đều và tránh tập trung ứng suất.

• Với dầm đôi, bố trí đinh đối xứng 2 bên cánh dầm để đảm bảo cân bằng mô-men.

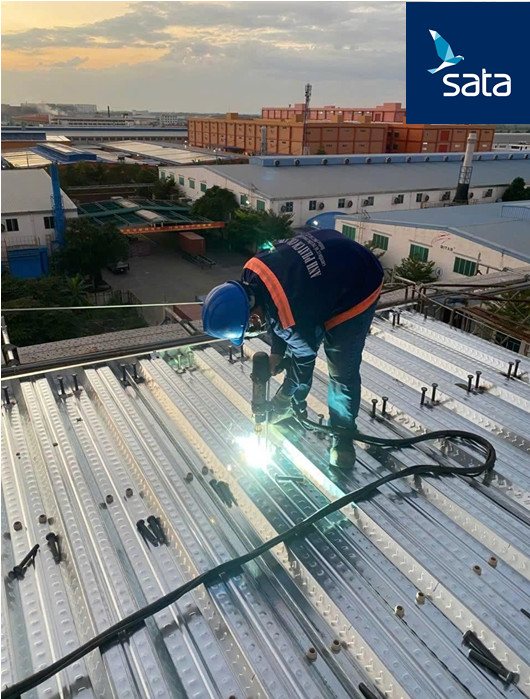

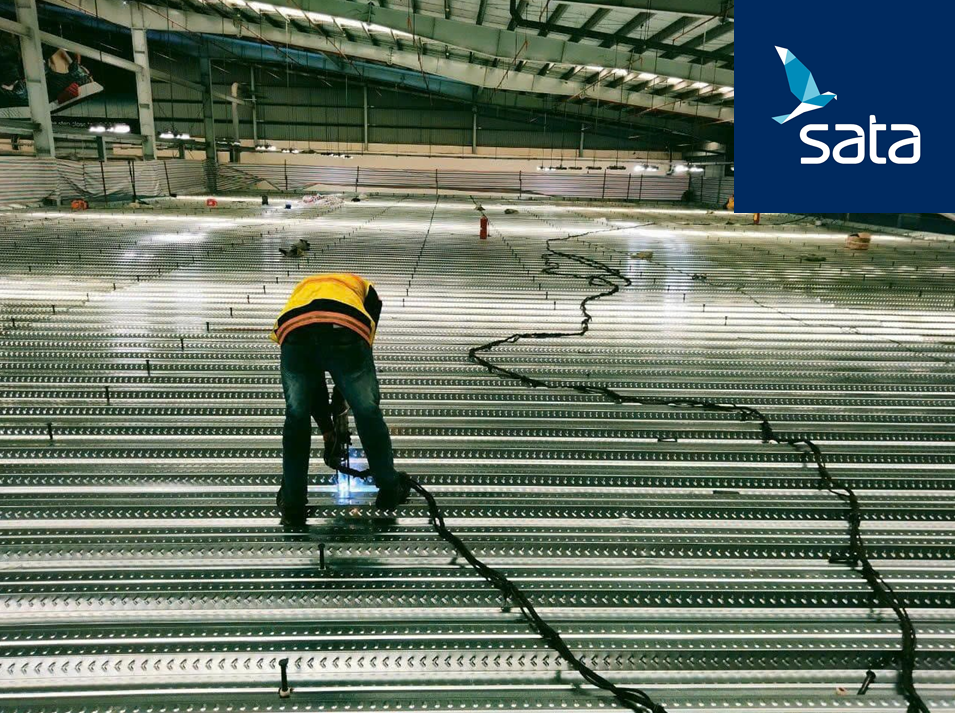

  Bước 3: Hàn Đinh Chống Cắt Bằng Máy Hàn Hồ Quang

3.1. Nguyên lý hàn:

• Khi kích hoạt, máy hàn tạo hồ quang điện giữa đầu đinh và bề mặt thép.

• Nhiệt lượng cao làm chảy kim loại chân đinh và dầm thép, tạo mối hàn đồng nhất.

• Vòng sứ giúp định hình hồ quang, giữ nhiệt tập trung và tránh kim loại bắn ra ngoài.

3.2. Thao tác hàn:

• Gắn đinh vào súng hàn → đặt súng vuông góc với bề mặt dầm → kích hoạt cò hàn.

• Thời gian giữ hồ quang: khoảng 0.3 – 1.0 giây, tùy loại đinh và vật liệu.

• Sau khi hàn xong, để nguội tự nhiên khoảng 10–20 giây trước khi kiểm tra.

• Gỡ bỏ vòng sứ → làm sạch xỉ hàn, kiểm tra mối hàn trực quan.

Lưu ý: Góc hàn đinh phải luôn vuông góc 90° với bề mặt dầm để đảm bảo độ xuyên tâm và lực kết nối tối ưu.

  Bước 4: Kiểm Tra Chất Lượng Mối Hàn

Đây là bước cực kỳ quan trọng, nhằm đánh giá chất lượng thi công đinh:

4.1. Kiểm tra ngoại quan:

• Mối hàn phải liền khối, không nứt, không rỗ xỉ, chân hàn tròn đều.

• Đinh không bị nghiêng, lệch, nứt gãy sau hàn.

4.2. Kiểm tra cơ học:

• Thử gõ nhẹ bằng búa thép: Đinh không rơi, không kêu rỗng.

• Kiểm tra bằng thiết bị thử kéo (Pull-off test): Chỉ áp dụng ngẫu nhiên theo tỷ lệ 5–10% đinh.

4.3. Kiểm định nghiệm thu:

• Tùy yêu cầu công trình, có thể cần hồ sơ thí nghiệm vật liệu, biên bản kiểm tra mối hàn, và báo cáo kết quả kiểm định độc lập.

  Bước 5: Hoàn Thiện & Vệ Sinh Sau Thi Công

• Thu gom vòng sứ và xỉ hàn, tránh để sót trên sàn gây cản trở các bước đổ bê tông.

• Có thể quét lớp sơn chống gỉ hoặc keo epoxy lên phần đinh lộ ra nếu yêu cầu chống ăn mòn cao.

• Chuẩn bị cho bước đặt lưới thép, cốt thép đổ bê tông tiếp theo.

 Một Số Lưu Ý Kỹ Thuật Khi Thi Công:

Thi công đinh chống cắt đúng quy trình không chỉ là yêu cầu kỹ thuật mà còn là yếu tố then chốt đảm bảo độ bền, tính ổn định và khả năng chịu tải của toàn bộ sàn liên hợp. Việc áp dụng quy trình thi công chuẩn kỹ thuật kết hợp với đội ngũ chuyên nghiệp và thiết bị chuyên dụng sẽ giúp bạn tối ưu hóa chất lượng công trình, đảm bảo tiến độ thi công và tránh mọi rủi ro kết cấu trong tương lai.

4. Phương Pháp Thi Công Đinh Chống Cắt Phổ Biến

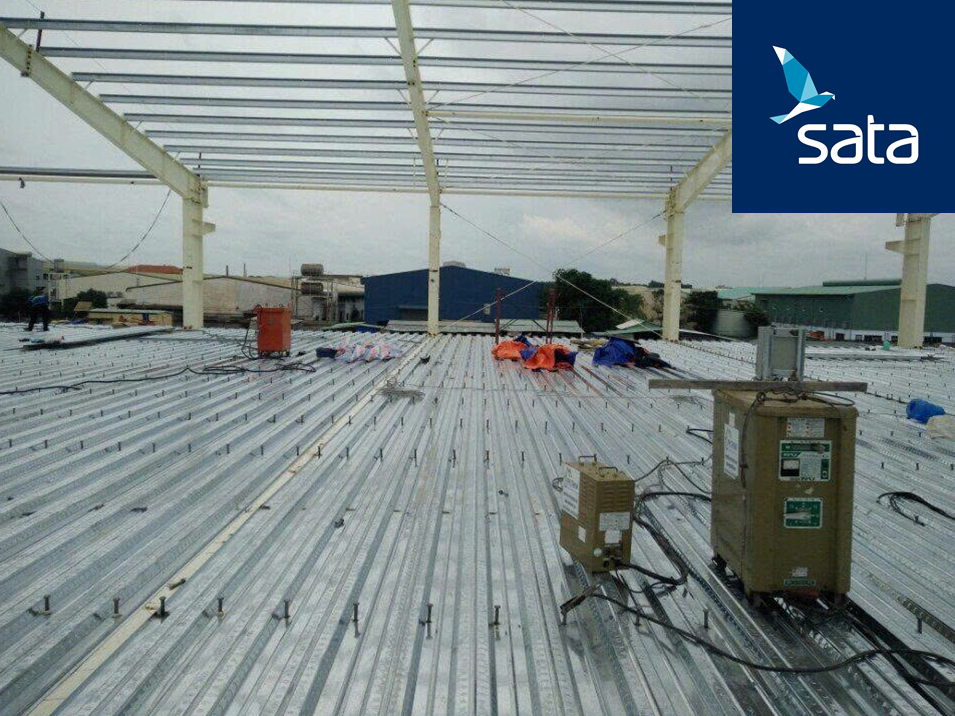

5. Tiêu Chuẩn Kỹ Thuật Cần Đảm Bảo Khi Thi Công Đinh Chống Cắt Sàn Deck

Thi công đinh chống cắt đúng tiêu chuẩn kỹ thuật là yếu tố bắt buộc để đảm bảo liên kết bền vững giữa dầm thép và lớp bê tông, giúp hệ sàn liên hợp hoạt động hiệu quả, an toàn và đạt tuổi thọ thiết kế. Dưới đây là các tiêu chuẩn kỹ thuật cần tuân thủ trong quá trình thi công:

 1. Tiêu Chuẩn Vật Liệu

• Thép chế tạo đinh: Phải là thép cường độ cao, thường dùng cấp bền 4.8 hoặc 5.6 theo tiêu chuẩn:
  • ISO 13918: Tiêu chuẩn quốc tế cho đinh hàn hồ quang
  • DIN 34828: Tiêu chuẩn Đức cho đinh chống cắt
  • JIS B 1198: Tiêu chuẩn Nhật Bản cho đinh liên kết
• Vòng sứ cách nhiệt (Ferrule): Làm từ vật liệu chịu nhiệt, giúp định hình mối hàn và bảo vệ đinh trong quá trình hàn.

 2. Tiêu Chuẩn Thi Công Mối Hàn

• Góc hàn: Đinh phải được hàn vuông góc với bề mặt dầm thép, không nghiêng lệch.
• Chiều cao đinh sau hàn: Phải nhô lên khỏi tôn deck từ 20mm – 40mm để đảm bảo liên kết với lớp bê tông.
• Độ ngấu mối hàn: Mối hàn phải có hình nấm đều, không nứt, không bong tróc, không bị cháy cạnh.
• Khoảng cách giữa các đinh:
  • Tại gối dầm: 80mm – 120mm
  • Giữa nhịp dầm: 150mm – 200mm
• Không hàn đinh tại vị trí nối tôn deck hoặc gần mép sàn.

 3. Kiểm Tra Sau Thi Công

• Kiểm tra bằng mắt thường: Đảm bảo mối hàn đều, không có khuyết tật rõ ràng.
• Kiểm tra chiều cao đinh: Dùng thước đo chuyên dụng để kiểm tra độ nhô của đinh sau hàn.
• Kiểm tra không phá hủy (NDT): Áp dụng cho công trình lớn, yêu cầu kỹ thuật cao để kiểm tra độ ngấu và độ bám của mối hàn.

 4. Tiêu Chuẩn Nghiệm Thu

• Đinh chống cắt phải được thi công đúng số lượng, đúng vị trí theo bản vẽ thiết kế.
• Mối hàn phải đạt yêu cầu về hình dạng, độ ngấu và độ bám dính.
• Có biên bản kiểm tra kỹ thuật và nghiệm thu từng khu vực thi công.

6. Báo Giá Đinh Chống Cắt Sàn Deck Mới Nhất 2025 – THÉP SATA [CK15%]

Cập nhật tháng 6/2025 – Giá đã bao gồm bộ đinh + vòng sứ, sản xuất theo tiêu chuẩn ISO/DIN/JIS, đảm bảo chất lượng và độ bền cao.

Quy Cách (Ø × Dài)	Đơn Giá (VNĐ/Bộ)	Ghi Chú
D13x60	4.300	Đã bao gồm bộ đinh + vòng sứ
D13x70	4.600	Đã bao gồm bộ đinh + vòng sứ
D13x80	5.100	Đã bao gồm bộ đinh + vòng sứ
D13x100	5.600	Đã bao gồm bộ đinh + vòng sứ
D13x120	5.900	Đã bao gồm bộ đinh + vòng sứ
D16x70	6.000	Đã bao gồm bộ đinh + vòng sứ
D16x80	6.600	Đã bao gồm bộ đinh + vòng sứ
D16x90	7.100	Đã bao gồm bộ đinh + vòng sứ
D16x100	7.700	Đã bao gồm bộ đinh + vòng sứ
D16x120	8.800	Đã bao gồm bộ đinh + vòng sứ
D16x150	10.800	Đã bao gồm bộ đinh + vòng sứ
D19x80	9.300	Đã bao gồm bộ đinh + vòng sứ
D19x90	10.000	Đã bao gồm bộ đinh + vòng sứ
D19x100	10.900	Đã bao gồm bộ đinh + vòng sứ
D19x110	11.800	Đã bao gồm bộ đinh + vòng sứ
D19x120	12.700	Đã bao gồm bộ đinh + vòng sứ
D19x130	13.500	Đã bao gồm bộ đinh + vòng sứ
D19x150	15.300	Đã bao gồm bộ đinh + vòng sứ
D22x100	15.000	Đã bao gồm bộ đinh + vòng sứ
D22x110	16.300	Đã bao gồm bộ đinh + vòng sứ
D22x120	17.300	Đã bao gồm bộ đinh + vòng sứ
D22x130	18.500	Đã bao gồm bộ đinh + vòng sứ
D22x150	21.300	Đã bao gồm bộ đinh + vòng sứ
D25x90	16.200	Đã bao gồm bộ đinh + vòng sứ
D25x100	18.400	Đã bao gồm bộ đinh + vòng sứ
D25x120	22.500	Đã bao gồm bộ đinh + vòng sứ
D25x150	26.200	Đã bao gồm bộ đinh + vòng sứ

• Xem thêm: Báo giá đinh chống cắt mới nhất

Lưu ý:

• Bảng giá có tính chất tham khảo và có thể thay đổi theo từng thời điểm.
• Quý khách vui lòng liên hệ trực tiếp với Thép Satađể nhận báo giá ưu đãi và chính xác nhất cho công trình của mình.

7. Những Lỗi Thi Công Đinh Chống Cắt Thường Gặp & Cách Khắc Phục

Trong quá trình thi công đinh chống cắt sàn deck, nhiều lỗi kỹ thuật có thể xảy ra nếu không tuân thủ đúng quy trình hoặc thiếu kiểm tra chất lượng. Dưới đây là các lỗi phổ biến và cách khắc phục tương ứng:

Một số lỗi thi công thường gặp khi thi công đinh chống cắt và cách khắc phục chúng

  Tổng Hợp Lỗi Thi Công & Giải Pháp Khắc Phục

Lỗi Thi Công	Nguyên Nhân	Hậu Quả	Cách Khắc Phục
Đinh hàn không vuông góc với dầm	Đặt súng hàn sai vị trí, thao tác không chuẩn	Mối hàn yếu, đinh dễ gãy hoặc bong ra	Đào tạo thợ hàn, dùng gá định vị súng hàn, kiểm tra góc hàn trước khi thi công
Đinh không xuyên qua tôn deck	Tôn deck quá dày, dòng điện hàn không đủ	Không tạo liên kết với dầm thép, mất tác dụng chống cắt	Kiểm tra độ dày tôn, điều chỉnh dòng điện và thời gian hàn phù hợp
Mối hàn không đều, bị cháy hoặc nứt	Thông số máy hàn sai, vòng sứ không đúng loại	Mối hàn yếu, không đạt tiêu chuẩn nghiệm thu	Sử dụng vòng sứ đạt chuẩn, kiểm tra máy hàn định kỳ, điều chỉnh thông số kỹ thuật
Bố trí đinh sai khoảng cách	Không tuân thủ bản vẽ thiết kế hoặc thiếu giám sát	Giảm hiệu quả truyền lực, dễ gây trượt lún kết cấu	Tuân thủ bản vẽ, bố trí đinh theo tiêu chuẩn: 100–200mm, tăng cường tại gối dầm
Dùng sai kích thước đinh	Chọn đinh không phù hợp với tải trọng thiết kế	Không đủ khả năng chịu lực, nguy cơ nứt sàn	Tham khảo bản vẽ kết cấu, chọn đúng đường kính và chiều dài đinh theo tiêu chuẩn
Không kiểm tra mối hàn sau thi công	Thi công gấp, thiếu quy trình kiểm tra	Không phát hiện lỗi, tiềm ẩn rủi ro kết cấu	Áp dụng kiểm tra bằng mắt thường và thiết bị đo, nghiệm thu từng khu vực thi công

Việc nhận diện và khắc phục kịp thời các lỗi thi công giúp đảm bảo chất lượng công trình, tránh phát sinh chi phí sửa chữa và rủi ro trong quá trình sử dụng.
