Cửa gió nan Z Louver là một trong những loại cửa gió được sử dụng phổ biến trong các hệ thống thông gió và điều hòa khí. Với thiết kế đặc biệt theo kiểu dáng nan Z, sản phẩm này mang lại nhiều lợi ích vượt trội như hiệu quả lưu thông không khí, chống bụi bẩn và nâng cao tính thẩm mỹ cho công trình.

Trong bài viết này, chúng ta sẽ tìm hiểu về khái niệm, lợi ích, ứng dụng và những yếu tố lựa chọn cửa gió nan Z Louver phù hợp. Liên hệ với chúng tôi để biết thêm chi tiết và thông tin sản phẩm.

1. GIỚI THIỆU VỀ CỬA GIÓ NAN Z LOUVER – TÍNH NĂNG VƯỢT TRỘI – GIẢI PHÁP CHO MỌI CÔNG TRÌNH

Cửa gió nan Z Louver được sử dụng cho hệ thống cấp gió tươi hoặc cửa gió. Sản phẩm có thể bao gồm lưới tránh côn trùng để thích nghi với môi trường ở Việt Nam.

Cửa gió nan Z Louver là loại cửa thông gió có các thanh ngang được thiết kế theo hình chữ Z, nhầm tối ưu hóa luồng không khí lưu thông mà vẫn ngăn chặn bụi bẩn, nước mưa hoặc các tác nhân bên ngoài xâm nhập. Loại cửa này thường được làm từ nhiều chất liệu khác nhau như nhôm, inox, thép sơn tĩnh điện, phù hợp với nhiều loại công trình khác nhau.

Với kết cấu khung chắc chắn, đường nét mạch lạc và tính thẩm mỹ cao. Cửa gió nan Z thích hợp với các công trình dân dụng, công nghiệp.

1.1 Đặc điểm của Cửa gió nan Z Louver

• Được sử dụng làm miệng gió hồi hoặc cửa gió cấp khí tươi khi yêu cầu mỹ thuật công trình
• Đặc biệt có khả năng tránh nước mưa rất tốt, thường được gắn ngoài trời.
• Được lắp trên tường hoặc trực tiếp trên đường ống gió.
• Có thể gắn kèm theo lưới lọc bụi hoặc lưới chắn côn trùng.
• Cánh có thể điều chỉnh với góc độ tùy theo yêu cầu sử dụng.

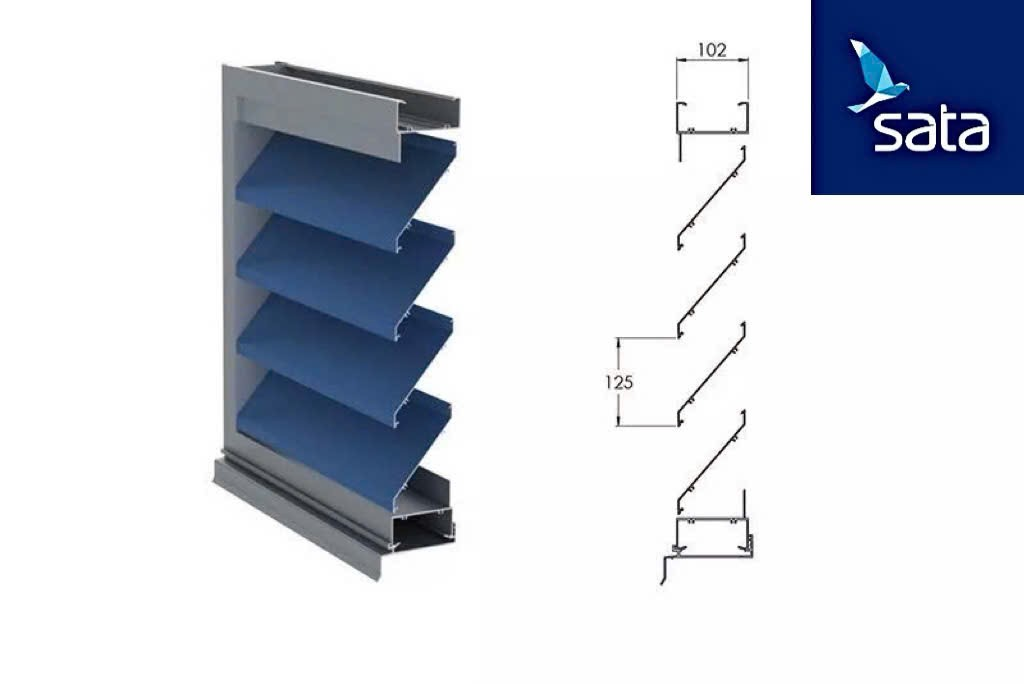

1.2 Kết cấu cửa gió nan Z

• Vật liệu sản xuất: Nhôm ép định hình, bề mặt phủ sơn tĩnh điện với màu sắc theo yêu cầu. Nhờ đó mà miệng gió Louver có độ bền cao cùng khả năng chống ăn mòn rất tốt.
• Thiết kế: Bao gồm các lớp nan nghiêng một góc 45 độ, tạo thành chớp tôn thông gió vừa có tác dụng bảo vệ, vừa chống hắt nước mưa. Các lớp nan này được cố định chắc chắn vào khung bằng vít tán vào các thanh nhôm bo viền bên ngoài.
• Phụ kiện đi kèm: Có thể lắp thêm lưới lọc bụi, lưới inox để tránh côn trùng, bụi bẩn xâm nhập vào hệ thống đường ống bên trong.
• Vị trí lắp đặt: Gắn trên vách đứng hay đầu ống gió phải tiếp xúc với môi trường bên ngoài.

1.3 Vật liệu

• Nhôm     :  A6063 – T5
• Khung    : Nhôm định hình dày 1.2mm.
• Nan         : Nhôm định hình dày 1.0mm.
• Kết nối    : Chốt nan bằng vít 4×1 mm.
• Bề mặt     : Sơn tĩnh điện màu trắng hoặc theo yêu cầu.
• Mã Sơn    : Jotun – RAL 7032.

1.4 Phụ kiện

• Thường lắp kèm lưới chắn côn trùng Nhôm / INOX 304 và hộp gió.
• Có thể tháo lắp nhờ khung phụ và bản lề hoặc khóa chốt .
• Có một khung bao ngoài và một lõi bao gồm các cánh có biên dạng chữ Z.

1.5 Kích thước cửa gió nan Z

2. bảng báo giá cửa gió nan Z louver trong thi công:

Dưới đây là bảng báo giá cửa gió nan Z (Z Louver) được cung cấp bởi Sắt Thép SATA, áp dụng cho các công trình nhà xưởng, khu công nghiệp và hạng mục thông gió kỹ thuật:

Bảng giá cửa gió nan Z từ Sắt Thép SATA:

• Xem Thêm: Bảng giá lam gió cửa chớp

Lưu ý:

Mức giá trên chỉ mang tính tham khảo, có thể thay đổi theo:

• Chất liệu sản xuất (tôn mạ kẽm, sơn tĩnh điện, inox…)

• Độ dày nan Z và khung cửa

• Số lượng đặt hàng

• Yêu cầu gia công theo bản vẽ hoặc kích thước riêng

Giá chưa bao gồm chi phí vận chuyển và thi công lắp đặt (nếu có).

3. Ưu điểm nổi bật của cửa gió nan Z Louver

• Trao đổi luồng gió cấp hiệu quả:

Đặc biệt, cửa gió nan Z còn được sử dụng như cửa gió cấp hoặc cửa gió hồi, sản phẩm có thể lắp trên tưởng hoặc trên các đường ống gió. Ở những nơi có nhiều bụi bẩn, chủ công trình có thể lắp để lọc bụi và giúp thông gió, loại bỏ các luồng khí độc hiệu quả.

• Làm mát không khí:

Cửa gió chữ Z có tác dụng lấy không khí ngoài trời vào trong ngôi nhà và thải khí CO2 ra ngoài môi trường, giúp cho không khí luôn đảm bảo và thông thoáng nhất, mang đến cảm giác thoải mái dễ chịu cho không gian sinh hoạt chung.

• Thanh lọc không khí:

Không chỉ có chức năng làm mát, cửa gió Z còn giúp thanh lọc không khí một cách hiệu quả, loại bỏ các lớp bụi bẩn thay vào đó là lớp gió tươi từ bên ngoài. Nhờ vậy, bụi bẩn cũng như vi khuẩn không có cơ hội tích tụ, gây hại cho sức khỏe.

• Linh hoạt trong quá trình sử dụng:

Ngoài các ưu điểm trên, cửa gió nan Z còn được đánh giá cao về tính tiện lợi có thể dễ dàng điều chỉnh phương hướng và góc độ phù hợp với hướng gió và gian phòng, cung cấp nguồn gió tươi vào bên trong ngôi nhà, mang đến sự thoải mái cho tòa nhà theo nhiều chiều hướng khác nhau.

• Tuổi thọ cao:

Cửa gió nan Z làm từ vật liệu tôn mạ kẽm/sơn tĩnh điện giúp chống gỉ, chống ăn mòn.

4. Quy trình sản xuất cửa gió nan Z louver

Quy trình sản xuất cửa gió nan Z Louver được thực hiện theo các bước tiêu chuẩn nhằm đảm bảo độ chính xác về kích thước, tính thẩm mỹ và độ bền khi đưa vào sử dụng:

Bước 1: Khảo sát và đo đạc thực tế
Tiến hành khảo sát vị trí lắp đặt, đo đạc chính xác kích thước ô chờ (rộng × cao) để thiết kế cửa gió phù hợp. Dựa trên nhu cầu sử dụng, kỹ thuật viên xác định vật liệu, độ dày khung, kiểu nan Z (dày – mỏng, thưa – hẹp) nhằm đáp ứng yêu cầu thông gió và chống mưa hắt.

Bước 2: Gia công vật liệu và lắp ráp định hình
Vật liệu được cắt theo kích thước tiêu chuẩn, sau đó tiến hành tạo hình nan Z, gia công khung bao và các thanh che. Các chi tiết được lắp ráp chính xác, đảm bảo khớp nối chắc chắn, đúng kỹ thuật và phù hợp với thiết kế đã thống nhất.

Bước 3: Hoàn thiện bề mặt
Cửa gió sau khi gia công được xử lý bề mặt và sơn tĩnh điện theo màu sắc yêu cầu của khách hàng. Lớp sơn giúp tăng tính thẩm mỹ, đồng thời bảo vệ sản phẩm khỏi ăn mòn, rỉ sét và tác động của môi trường.

5. Ứng dụng của cửa gió nan Z louver trong thi công:

Cửa gió nan Z Louver không chỉ là một thiết bị không thể thiếu trong các hệ thống ống thông gió của nhà máy, xí nghiệp, trung tâm thương mại, chung cư,… Cửa gió nan Z Louver còn được sử dụng như cửa thông gió cho các không gian nhà ở dân dụng.

Cửa gió nan Z được sử dụng phổ biến trong:

• Nhà xưởng, nhà máy, khu công nghiệp

• Kho bãi, kho lạnh, phòng kỹ thuật

• Trạm điện, phòng máy, hệ thống HVAC

• Mặt tiền công trình công nghiệp, tường bao

• Bãi xe, trung tâm thương mại, khu kỹ thuật

• Trong thi công hệ thống ống thông gió:

  • Được dùng làm miệng gió hồi và miệng gió cấp khí tươi.
  • Dùng để làm của thải hoặc hút gió sạch và có khả năng tránh mưa.
  • Cửa gió được lắp trực tiếp lên vách đứng hoặc đầu ống gió tiếp xúc với môi trường bên ngoài.

6. Hướng dẩn lắt đặt và thi công cửa gió nan Z louver

Lắp đặt và thi công cửa gió nan Z Louver đúng cách giúp đảm bảo hiệu quả thông gió và tính thẩm mỹ cho công trình. Dưới đây là hướng dẫn chi tiết các bước lắp đặt và thi công lam gió:

1. Chuẩn Bị

• Dụng cụ và thiết bị cần thiết: Máy khoan, thước dây, búa, tua vít, ốc vít, đinh tán, máy cắt, thang, và các dụng cụ bảo hộ lao động.
• Vật liệu: Lam gió, khung lắp đặt, phụ kiện kèm theo (ốc vít, bản lề, gioăng cao su, v.v.).

2. Kiểm Tra và Đo Đạc

• Kiểm tra vị trí lắp đặt: Đảm bảo bề mặt lắp đặt phẳng, sạch và không có chướng ngại vật.
• Đo đạc kích thước: Sử dụng thước dây để đo chính xác kích thước khu vực lắp đặt. Ghi chú các kích thước này để cắt và khung theo đúng yêu cầu.

3. Cắt cửa gió nan Z Louver và Khung

• Cắt cửa gió nan Z : Sử dụng máy cắt để cắt các lá lam và khung theo kích thước đã đo. Đảm bảo các cạnh cắt đều và không bị răng cưa.
• Chuẩn bị khung: Cắt và chuẩn bị khung lắp đặt theo kích thước yêu cầu, đảm bảo khung chắc chắn và đúng kích thước.

4. Lắp Đặt Khung

• Lắp đặt khung: Sử dụng máy khoan và ốc vít để cố định khung lắp đặt vào vị trí. Đảm bảo khung được lắp đặt chắc chắn và thẳng hàng.
• Kiểm tra độ chắc chắn: Đảm bảo khung không bị lung lay và có khả năng chịu lực tốt.

5. Lắp Đặt Lam Gió

• Lắp đặt các lá lam: Bắt đầu từ phía dưới, lắp từng lá lam vào khung. Sử dụng ốc vít hoặc đinh tán để cố định lá lam vào khung. Đảm bảo các lá lam được lắp đặt đúng vị trí và không bị xô lệch.
• Điều chỉnh độ nghiêng: Nếu lam gió có khả năng điều chỉnh độ nghiêng, hãy điều chỉnh các lá lam theo góc nghiêng mong muốn để tối ưu hóa khả năng thông gió.

6. Kiểm Tra và Hoàn Thiện

• Kiểm tra tổng thể: Kiểm tra lại toàn bộ hệ thống sau khi lắp đặt. Đảm bảo không có lá lam nào bị lỏng hoặc sai vị trí.
• Làm sạch: Làm sạch khu vực lắp đặt, loại bỏ bụi bẩn và mảnh vụn sau khi thi công.
• Lắp đặt phụ kiện: Lắp đặt các phụ kiện bổ sung như gioăng cao su để đảm bảo khít kín và giảm tiếng ồn khi gió thổi qua.

Lưu Ý:

1. An toàn lao động: Luôn đeo bảo hộ lao động (găng tay, kính bảo hộ, nón bảo hộ) khi thực hiện lắp đặt.
2. Đọc kỹ hướng dẫn từ nhà sản xuất: Mỗi loại lam gió có thể có yêu cầu lắp đặt cụ thể khác nhau. Đọc kỹ hướng dẫn của nhà sản xuất để đảm bảo lắp đặt đúng cách.
3. Kiểm tra định kỳ: Sau khi lắp đặt, nên kiểm tra định kỳ để đảm bảo hoạt động tốt và không bị hư hỏng.

Lắp đặt và thi công cửa gió nan Z Louver đòi hỏi sự cẩn thận và kỹ thuật để đảm bảo hiệu quả thông gió và độ bền của sản phẩm. Thực hiện theo các bước hướng dẫn trên sẽ giúp bạn hoàn thành công việc một cách chính xác và an toàn. Nếu bạn gặp khó khăn, hãy liên hệ với các chuyên gia hoặc nhà cung cấp để nhận được hỗ trợ và tư vấn

7. danh sách DỰ ÁN sử dụng sản phẩm cửa gió nan Z Louver của công ty tnhh thép sata

Cửa gió nan Z Louver là một trong những lựa chọn phổ biến cho các công trình xây dựng lớn và nhỏ nhờ vào chất lượng vượt trội, độ bền cao và khả năng chống ăn mòn hiệu quả. Dưới đây là một số dự án tiêu biểu đã và đang sử dụng sản phẩm cửa chớp inox của Công ty TNHH Thép SATA, khẳng định được sự uy tín và chất lượng của thương hiệu này trên thị trường.

Tên dự án	Thông tin – Địa chỉ	Hình ảnh
Dự án cơ điện nhà máy DOOSAN Electro – Materials	Tổng diện tích: 540,5 ha Quy cách: Cửa gió nan Z inox 316 chịu nhiệt, kích thước 1800x600mm. ĐC: KCN Đại An – Hải Dương
Dự án Tòa nhà Văn phòng Keangnam Hanoi Landmark Tower	Tổng diện tích: 46.056m2 Quy cách: Cửa gió nan Z nhôm sơn tĩnh điện màu xám bạc, kích thước 2000x800mm. ĐC: Ngã tư của đường Dương Đình Nghệ và Phạm Hùng, Hà Nội.
Dự án Nhà ga Metro Bến Thành – Suối Tiên	Tổng diện tích: Tuyến số 1, tuyến Bến Thành – Suối Tiên bao gồm 19.7 km (trong đó có 2.6 km đoạn ngầm và 17.1 km đoạn trên cao), 14 nhà ga (3 nhà ga dưới mặt đất và 11 nhà ga trên cao). Khu Depot tại phường Long Bình, Quận 9 với diện tích 20.9 ha Quy cách: Cửa gió nan Z làm từ thép sơn tĩnh điện chống cháy, kích thước 2200x700mm. ĐC: TP Hồ Chí Minh
Dự án Nhà máy dệt may Nam Ích Thái Thắng	Tổng diện tích: gần 8,2 ha Quy cách: Cửa gió nan Z thép sơn tĩnh điện, kích thước 2000x600mm, có lưới chống côn trùng. ĐC: xã Hoằng Thắng, huyện Hoằng Hóa, tỉnh Thanh Hóa

8. Sắt Thép SATA – Đơn vị cung cấp Cửa gió nan Z Louver chính hãng, chất lượng, giá ưu đãi tại Tp.HCM.

Sắt Thép SATA là một trong những đơn vị hàng đầu tại TP.HCM chuyên cung cấp các sản phẩm Cửa gió nan Z Louver chính hãng. Với nhiều năm kinh nghiệm trong ngành vật liệu xây dựng, SATA cam kết mang đến cho khách hàng:

• Sản phẩm Cửa gió Chính hãng, chất lượng cao, đáp ứng nhu cầu khách hàng.
• Đội ngũ nhân viên chuyên nghiệp, luôn sẵn sàng hỗ trợ tư vấn cho quý khách 24/7.
• Giao hàng nhanh chóng và dịch vụ hậu mãi chu đáo, Hỗ trợ giao hàng miễn phí tại Tp.HCM.
• Ưu đãi chiết khấu đối với khách hàng là nhà thầu hoặc công ty.

Sắt Thép SATA luôn nỗ lực để mang lại sự hài lòng tối đa cho khách hàng. Với phương châm “Chất lượng tạo nên uy tín”, SATA xứng đáng là địa chỉ tin cậy cho những khách hàng đang tìm kiếm cửa gió tại TP.HCM.
